Mejoras del grabado de trayectorias de herramienta
Creo+
Ubicación en la interfaz de usuario:
1. En Mecanizado, pulse en > >
Grabado (Engraving).
Grabado (Engraving).2. Seleccione la ficha Parámetros (Parameters).
Vídeos
Descripción
Anteriormente, no era posible seleccionar segmentos de curva individuales de una o múltiples cadenas al crear una secuencia CN de grabado. Ahora es posible seleccionar múltiples segmentos de curva o un segmento de curva individual de una única cadena o múltiples cadenas en el selector Referencias (References) y el cuadro de diálogo Cadena (Chain).

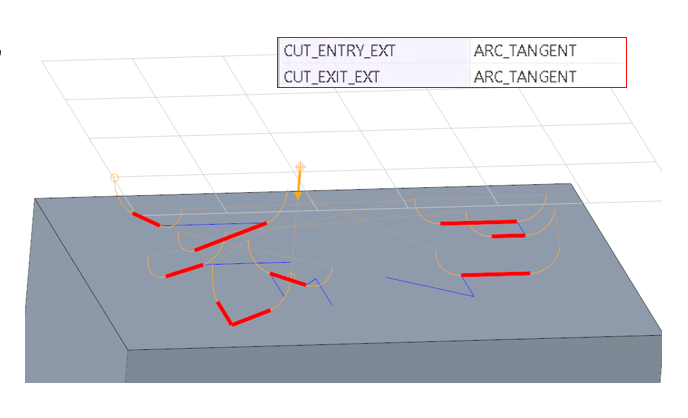

Para el nuevo parámetro OPTIMIZE_LINKS se tiene en cuenta la distancia más corta para conectar todos los segmentos de curva en el orden especificado. Los parámetros de CUT_ENTRY_EXT y CUT_EXIT_EXT con la opción de ARC_TANGENT también se soportan ahora para los movimientos de entrada y salida vertical en las secuencias de grabado.
Estas mejoras se soportan para las trayectorias de herramienta de grabado de 3, 4 y 5 ejes.
Beneficios
Con estas mejoras, se proporcionan las siguientes ventajas:
• Mayor flexibilidad y coherencia
• Se requieren menos pulsaciones para obtener los resultados deseados
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | Solo se pueden seleccionar segmentos de curva individuales cada vez. No se admite la combinación de segmentos de curva individuales y cadenas completas. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
