Nuevos diagnósticos para geometría solapada en estados planos en ModelCHECK
Creo+
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción
Con esta mejora, se introducen nuevas verificaciones para comprobar si hay cuerpos de chapa solapados e infracciones de diseño.

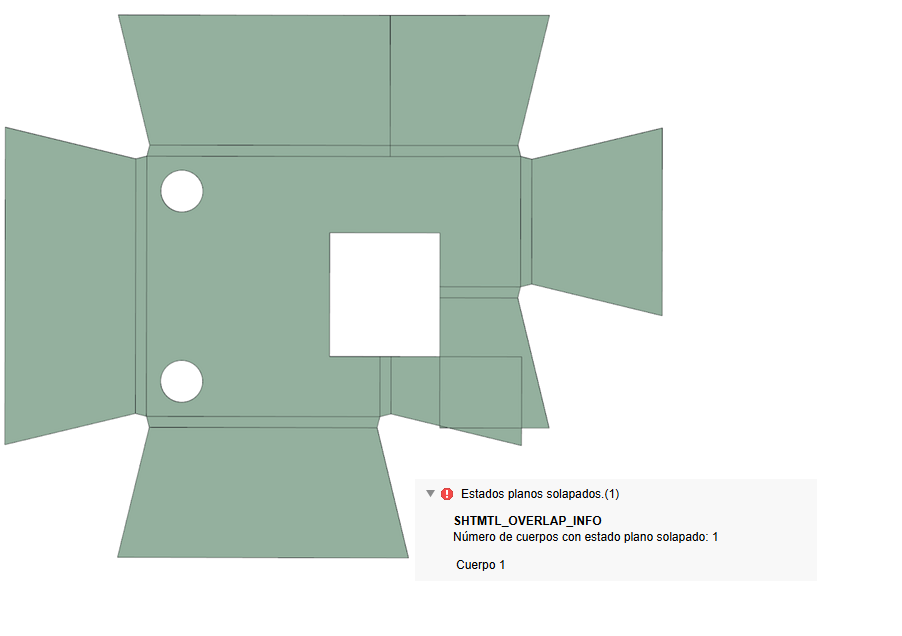

• Verificación SHTMTL_OVERLAP_INFO: permite verificar si un cuerpo de chapa tiene geometría solapada en estado plano. También realza el cuerpo afectado en la ventana gráfica.

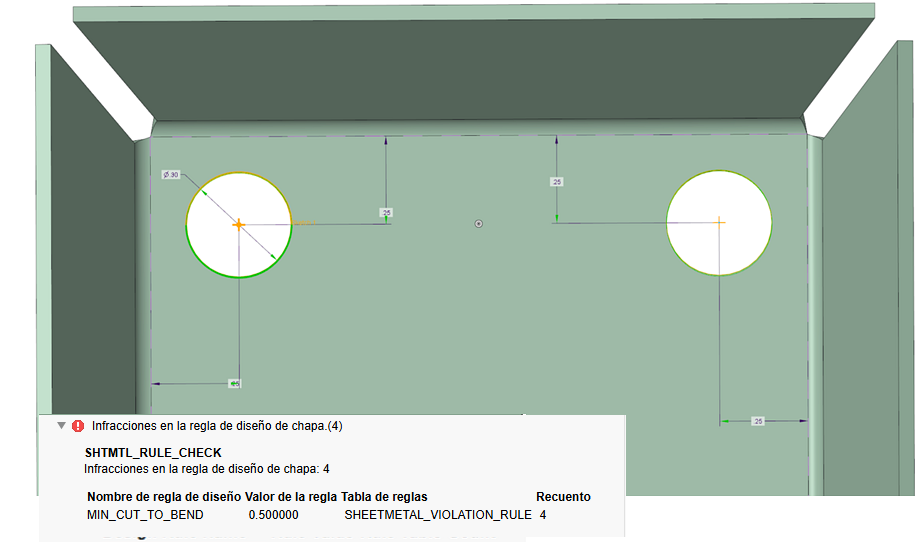

• Verificación SHTMTL_RULE_CHECK: permite informar de todas las infracciones de las reglas de diseño de chapa. La verificación tiene una opción para realzar la infracción en la ventana gráfica con la cota correcta.
Beneficios
Estas verificaciones amplían la funcionalidad de las verificaciones de chapa existentes para soportar funciones de chapa multicuerpo.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Estas verificaciones solo son aplicables en el modo Pieza. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna |
