Soporte para símbolos de los tipos de colocación En entidad y Normal a entidad
Creo+
Ubicación en la interfaz de usuario: seleccione un símbolo en MBD y pulse con el botón derecho.
Descripción
En la definición basada en modelo (MBD), ahora se pueden colocar símbolos directamente en superficies sin directrices. Para los símbolos se soportan los siguientes tipos de colocación:

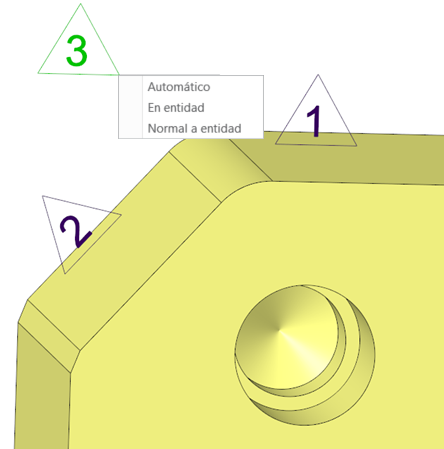

• En entidad: el símbolo se puede colocar directamente sobre una superficie y se alineará automáticamente con el plano de anotación activa. El símbolo se puede girar manualmente para ajustar su orientación.
• Normal a entidad: el símbolo se coloca automáticamente perpendicular (normal) a la superficie seleccionada.
Beneficios
Flexibilidad mejorada para colocar símbolos en la definición basada en modelo.
Información adicional
Sugerencias: | Para soportar las opciones de colocación En entidad (On Entity) y Normal a entidad (Normal to Entity) para un símbolo, los atributos de colocación correspondientes deben estar activados en la definición del símbolo. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
