Creación de tablas en la definición basada en modelo
Creo+
Ubicación en la interfaz de usuario: pulse en el grupo > .
Vídeos
Descripción
Con esta mejora, se soporta la creación de tablas simples en la definición basada en modelo (MBD).
Ahora se pueden crear tablas en MBD que se pueden colocar en cualquier plano de anotación o definir como plana respecto a la pantalla. Las tablas se pueden asignar a estados de simplificación como otras anotaciones soportadas.
Se puede crear una tabla en MBD mediante estos métodos:

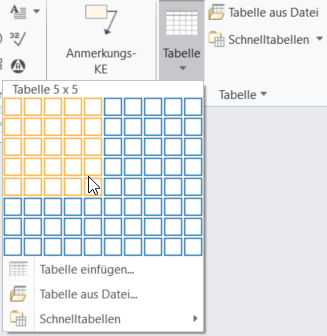

• Utilizar la rejilla de la tabla o el comando Insertar tabla (Insert Table): seleccione el número deseado de filas y columnas al crear una tabla vacía.
• Recuperar una tabla de un fichero existente: se recuperan tablas predefinidas a partir de formatos de fichero soportados, tales como *.CSV, *.XLSX (hoja de cálculo de Excel) o ficheros *.tbl.

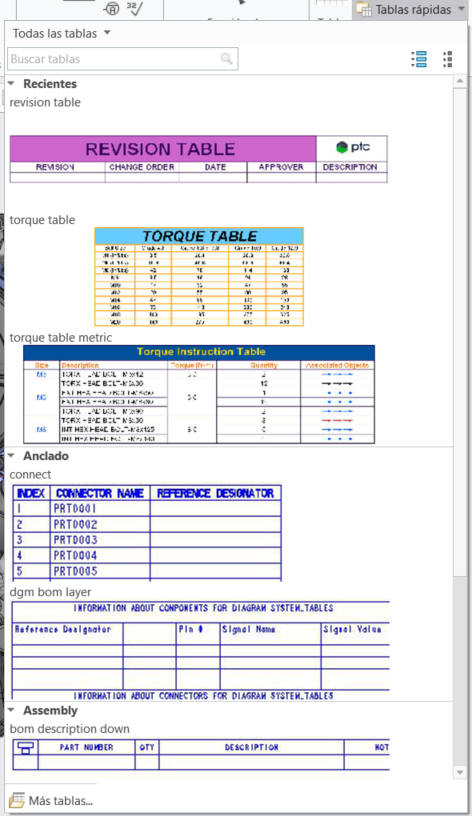

• Insertar una tabla de la galería de Tablas rápidas (Quick Tables): en la galería, se puede obtener una vista previa de las tablas definidas por el sistema y por el usuario. Buscar y anclar la tabla relevante que se debe colocar en el modelo.
Después de seleccionar una tabla con cualquiera de las opciones anteriores, se conectará al cursor. A continuación, se puede elegir la posición de colocación deseada para la tabla en el modelo MBD.
Beneficios
Las tablas de MBD proporcionan una manera rápida y fácil de añadir y organizar los datos de ingeniería en formato tabular.
Información adicional
Sugerencias: | La ruta por defecto de la que se recuperan las tablas definidas por el usuario se puede definir mediante la opción pro_table_dir del fichero config.pro. |
Limitaciones: | Actualmente, en Creo+ no se soportan tablas con regiones de repetición. Al colocar una tabla con regiones de repetición, aparece un mensaje en MBD y la tabla se coloca como una tabla simple. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
