Ubicación en la interfaz de usuario: pulse en Aplicaciones (Applications) > Diseño generativo (Generative Design).

Ahora, el diseño generativo conserva la simetría plana durante la reconstrucción de los resultados optimizados.

Cuando se define una restricción de geometría plana para la optimización, se utiliza un plano durante la reconstrucción para crear una copia simétrica de la geometría de estilo libre. La geometría conservada que se utiliza en la operación de optimización también es simétrica en toda la referencia plana.

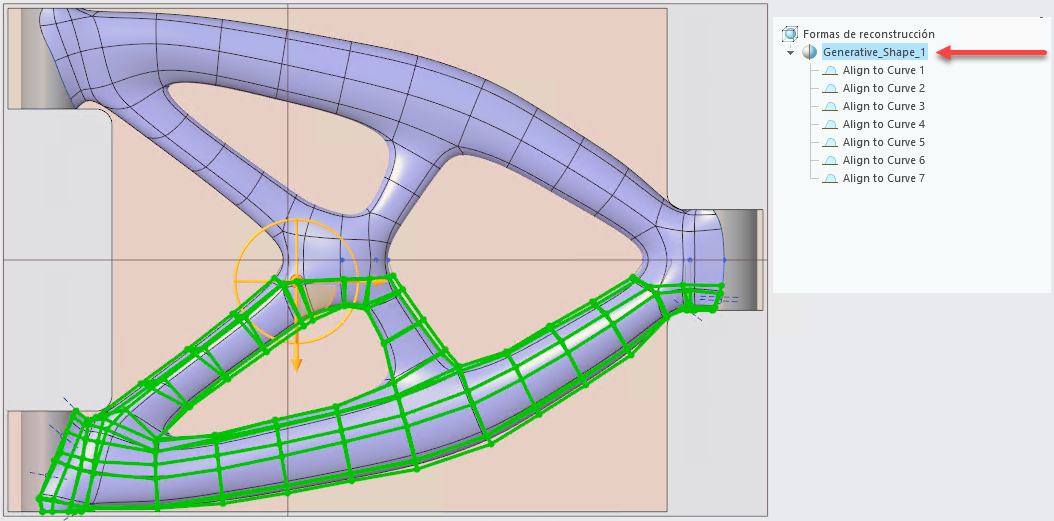

La función de estilo libre se muestra como patrón en el árbol del modelo. Cuando se edita, se muestra la forma como copia simétrica en el árbol de estilo libre. La modificación de la malla de control actualiza automáticamente la referencia simétrica.

Anteriormente, el modelo de reconstrucción no conservaba la restricción de geometría simétrica que se utilizaba en la configuración de la optimización. Como resultado, la geometría de reconstrucción, definida con las superficies subdivisionales creadas en estilo libre no era exactamente simétrica en el plano simétrico. Además, era necesario editar las entidades de estilo libre en ambos lados del plano simétrico para conservar la simetría.

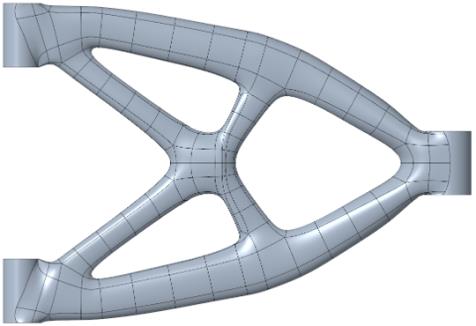

En el siguiente gráfico se muestra el modelo de reconstrucción en Creo 10.0:

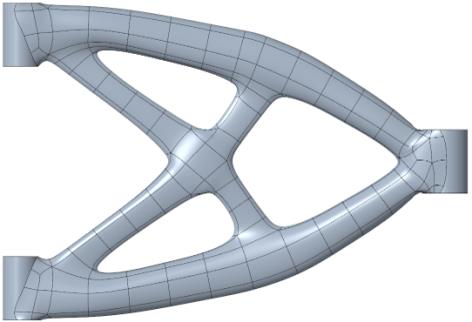

En el siguiente gráfico se muestra el modelo de reconstrucción en Creo 11.0:

Esta mejora ayuda a realizar una operación de reconstrucción correcta, con lo que se consigue la calidad adecuada de la forma de reconstrucción. Mejora los resultados de edición de la forma de estilo libre mediante la conservación de la simetría y mantiene la intención de diseño durante la reconstrucción.
