Mejora de GD&T Advisor: métodos de selección basados en reglas y funciones de referencia para recopilar referencias semánticas
Creo+
Ubicación en la interfaz de usuario: N/A
Descripción
Anteriormente, GD&T Advisor no soportaba recopilaciones basadas en reglas ni funciones de referencia. Como resultado, para geometrías complejas, los usuarios solo podían seleccionar manualmente múltiples superficies, lo que resultaba tedioso y no paramétrico para las actualizaciones del modelo.
Con esta mejora, GD&T Advisor utiliza nuevos métodos para recopilar referencias semánticas al crear o validar anotaciones:
• Métodos de recopilación basados en reglas: GD&T Advisor puede validar las recopilaciones de referencia basadas en reglas que se han especificado para las anotaciones. Por ejemplo, ahora se soportan las siguientes recopilaciones basadas en reglas recopiladas por las anotaciones de Creo:
◦ Semilla y límite
◦ Superficies de bucle

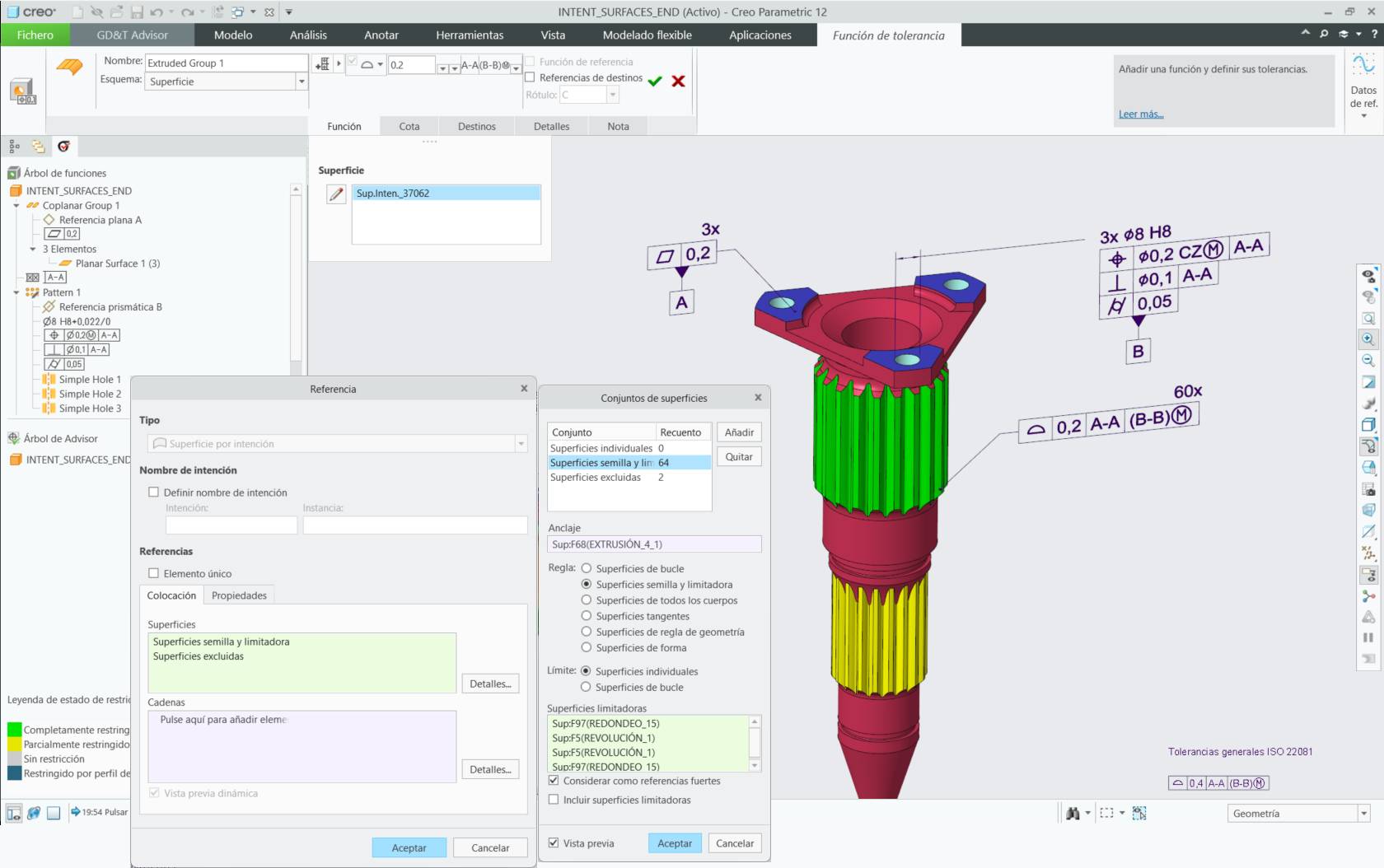

• Funciones de referencia (DRF): GD&T Advisor puede utilizar DRF de tipo superficie por intención para la creación de nuevas funciones funcionales. Por ejemplo, al crear una nueva función funcional en GD&T Advisor, el usuario puede aprovechar un marco de referencia existente en el modelo que contenga:
◦ Recopilación de superficies individuales
◦ Recopilaciones basadas en reglas
Cuando el modelo cambia, Creo vuelve a evaluar las recopilaciones basadas en reglas y las actualiza según corresponda en GD&T Advisor.
Beneficios
Los usuarios de GD&T Advisor ahora pueden aprovechar los métodos de selección basados en reglas enriquecidos de Creo nativo, lo que reduce significativamente el tiempo necesario para seleccionar referencias para anotaciones.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Actualmente, GD&T Advisor no utiliza múltiples superficies recopiladas por una selección basada en reglas o por una función de referencia (DRF) para crear funciones de patrón. Actualmente, estas superficies solo se utilizan para la definición de otras funciones funcionales, como el grupo extruido. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
