Ubicación en la interfaz de usuario: N/A

Anteriormente, la definición de una función de patrón en GD&T Advisor se limitaba a las funciones cilíndricas creadas dentro de un único patrón de Creo. Esta restricción dificultaba la aplicación de anotaciones basadas en patrones a cilindros del mismo tamaño modelados de forma independiente.

Ahora, GD&T Advisor soporta la definición de funciones de patrón mediante recopilaciones de superficies por intención. Cuando en el diseño se incluyen funciones cilíndricas del mismo tamaño que no forman parte de un único patrón de Creo, se pueden recopilar sus superficies mediante referencias por intención, como las funciones de referencia, y evaluarlas colectivamente como una función de patrón en GD&T Advisor.

Con esta mejora se agiliza el flujo de trabajo de creación de anotaciones y aumenta la flexibilidad al trabajar con geometría repetida que no se ha definido originalmente como patrón.

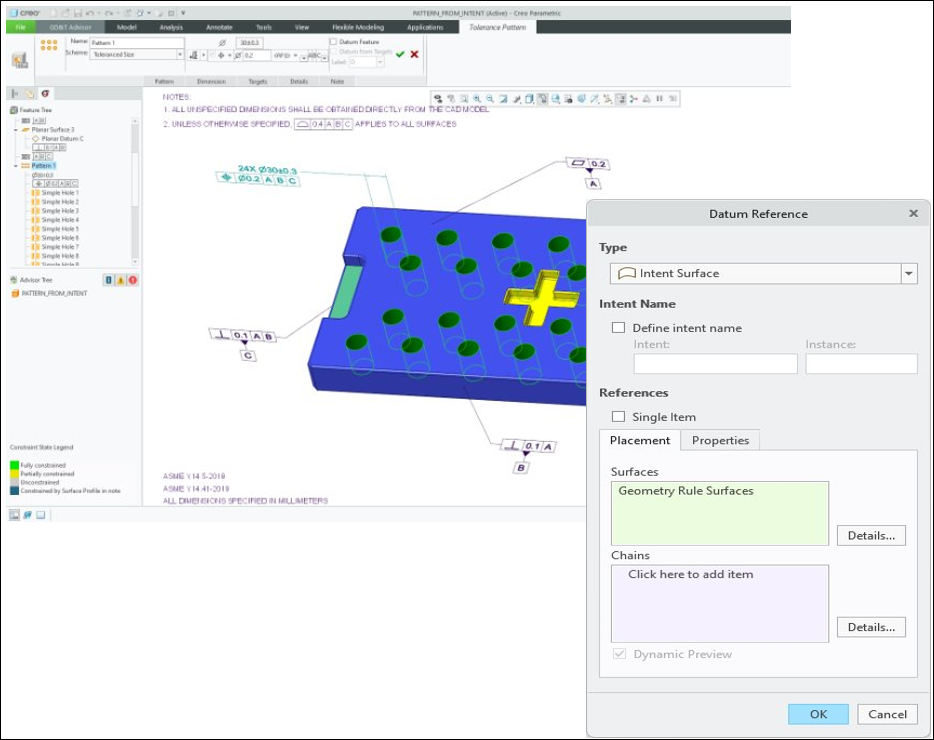

En la siguiente imagen se muestra cómo GD&T Advisor activa la definición de funciones de patrón mediante recopilaciones de superficie por intención para geometría cilíndrica del mismo tamaño.

Ahora se pueden definir funciones de patrón de GD&T Advisor para geometría cilíndrica del mismo tamaño, incluso cuando las funciones no se han creado con un único patrón de Creo. En esta mejora se soporta una gama más amplia de escenarios de modelado, entre los que se incluyen los siguientes:
