Mejora de GD&T Advisor: Soporte de ISO 22081 para tolerancias generales
Creo+

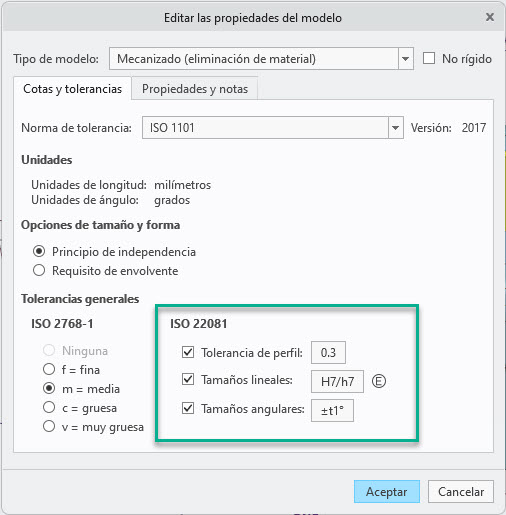

Ubicación en la interfaz de usuario: pulse en Editar propiedades (Edit Properties) en GD&T Advisor.
Vídeos
Descripción
GD&T Advisor se ha actualizado para soportar ISO GPS 22081:2021 para indicar el tamaño general y las especificaciones de tolerancia geométrica.
Con esta mejora se incluyen las siguientes tolerancias generales:
• Tolerancia de perfil general
• Tolerancia de tamaños lineales generales

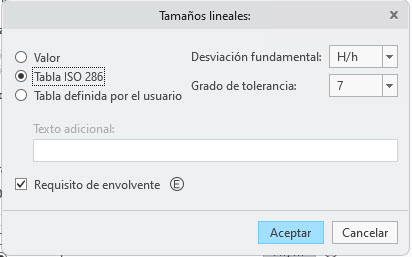

• Tolerancia de tamaños angulares generales
Ahora, una vez aplicada la tolerancia, se muestra una nota correspondiente en el modelo para indicar las tolerancias utilizadas y una recopilación de referencias semánticas pertinentes para la tolerancia de perfil general se asocia con esta especificación geométrica.
Se pueden especificar los detalles de las tolerancias generales según las normas de ISO más recientes utilizadas por el modelo.
Una nota del sistema generada se muestra de la siguiente manera:
Beneficios
Con esta mejora, la especificación de tolerancias generales conforme a ISO ahora se soporta en GD&T Advisor.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
