Ubicación en la interfaz de usuario: cinta de GD&T Advisor.

La tolerancia de perfil general (GPT) con información semántica ahora está disponible en Creo.

Anteriormente, GPT se representaba como una nota simple y ninguna de sus propiedades se reflejaba mediante sus parámetros.

GPT creado con GD&T Advisor se representa ahora como un tipo de anotación de tolerancia geométrica, lo que significa que todas las propiedades de la anotación también se transmiten a sus parámetros.

Anteriormente, todas las superficies del modelo asociadas con el perfil general se podían colorear. Sin embargo, las superficies reales del modelo no se añadían como referencias semánticas a la anotación.

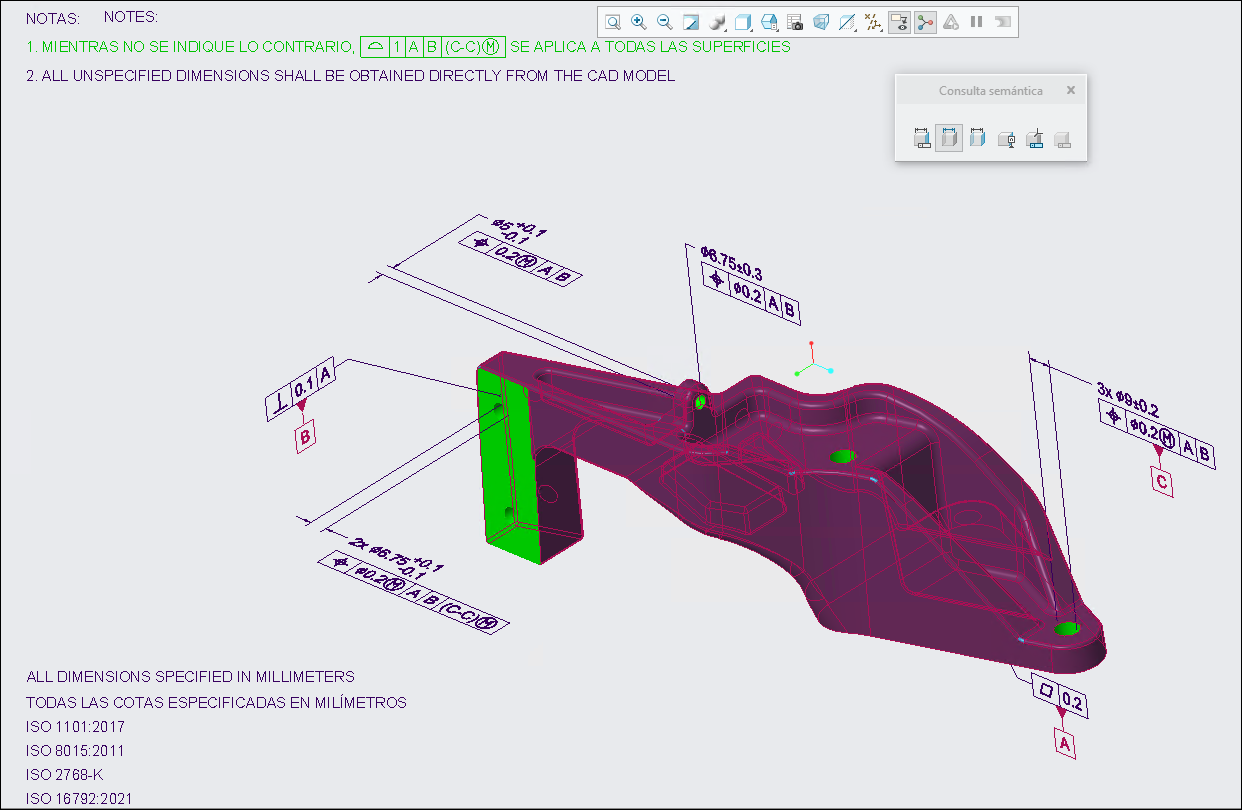

Además, GPT se asocia ahora a las superficies pertinentes del modelo. Esto significa que las superficies del modelo que no se especifican de otro modo con otras anotaciones de GD&T se añadirán a la tolerancia de perfil general como referencias semánticas.

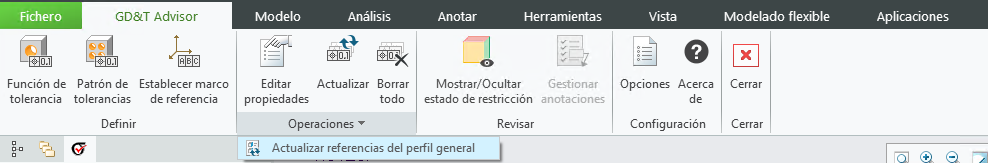

Las referencias semánticas asociadas a una tolerancia de perfil general se actualizan automáticamente con cada cambio del modelo. Sin embargo, también se pueden actualizar manualmente las referencias semánticas de GPT mediante el nuevo comando Actualizar referencias del perfil general (Update General Profile references) de la cinta de GD&T Advisor.

Con esta mejora, GPT ahora contiene todas las referencias semánticas relevantes del modelo. Esto ayuda a transmitir el estado verdadero de la definición basada en modelo (MBD) del modelo para el uso de salida de flujo.
