Mejora de GD&T Advisor: nueva opción para gestionar la visibilidad de las notas planas respecto a la pantalla
Creo+
Ubicación en la interfaz de usuario: la opción se puede definir en el fichero GDTAAppOptions.xml.
Descripción
GD&T Advisor ahora soporta la opción Show_Flat-to-Screen_Notes, disponible en el fichero GDTAAppOptions.xml, que permite a los usuarios y administradores de CAD controlar la visualización de las notas planas respecto a la pantalla generadas por GD&T Advisor.
Cuando la opción se define en "no", las notas de GD&T Advisor no estarán visibles en la pantalla, pero se crearán los parámetros relevantes. Esto permite a los usuarios incluir información de referencia en otras anotaciones. Por ejemplo, los usuarios pueden llamar al parámetro &GDTA_STANDARD_REF_NOTES para hacer referencia a las normas utilizadas por GD&T Advisor para ese modelo (ejemplo, ASME Y14.5-2018, ASME Y14.41-2019).

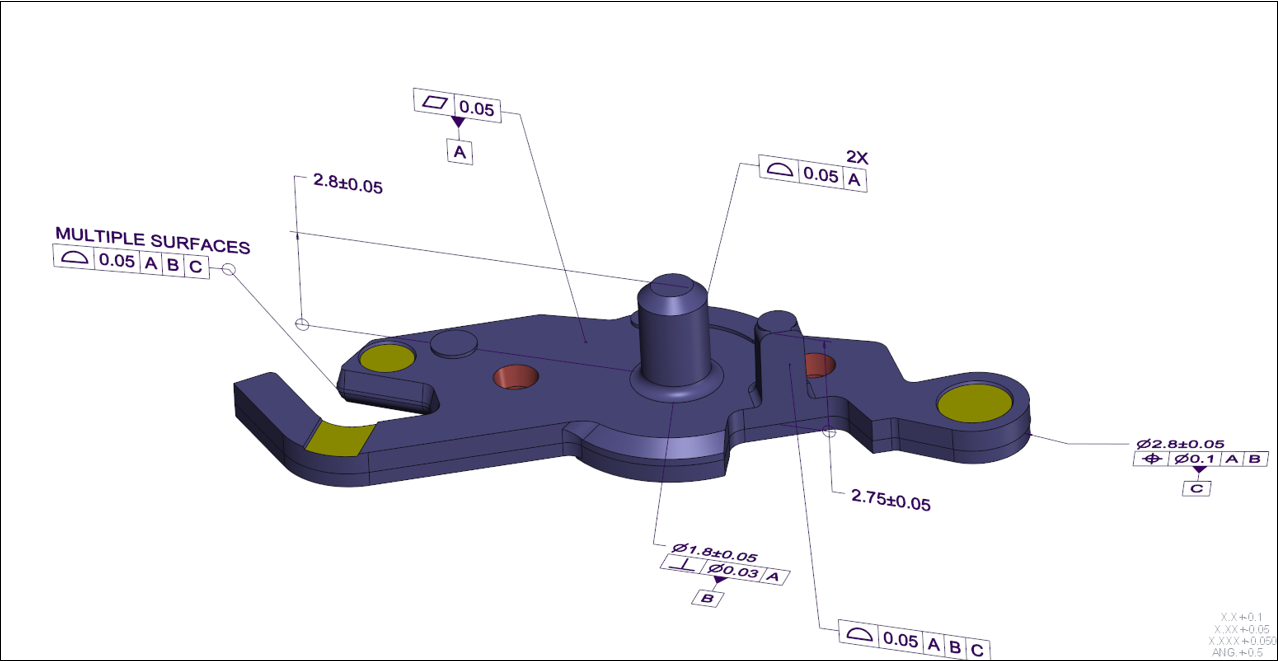

En la siguiente imagen se muestra cuando la opción Show_Flat-to-Screen_Notes se define en no

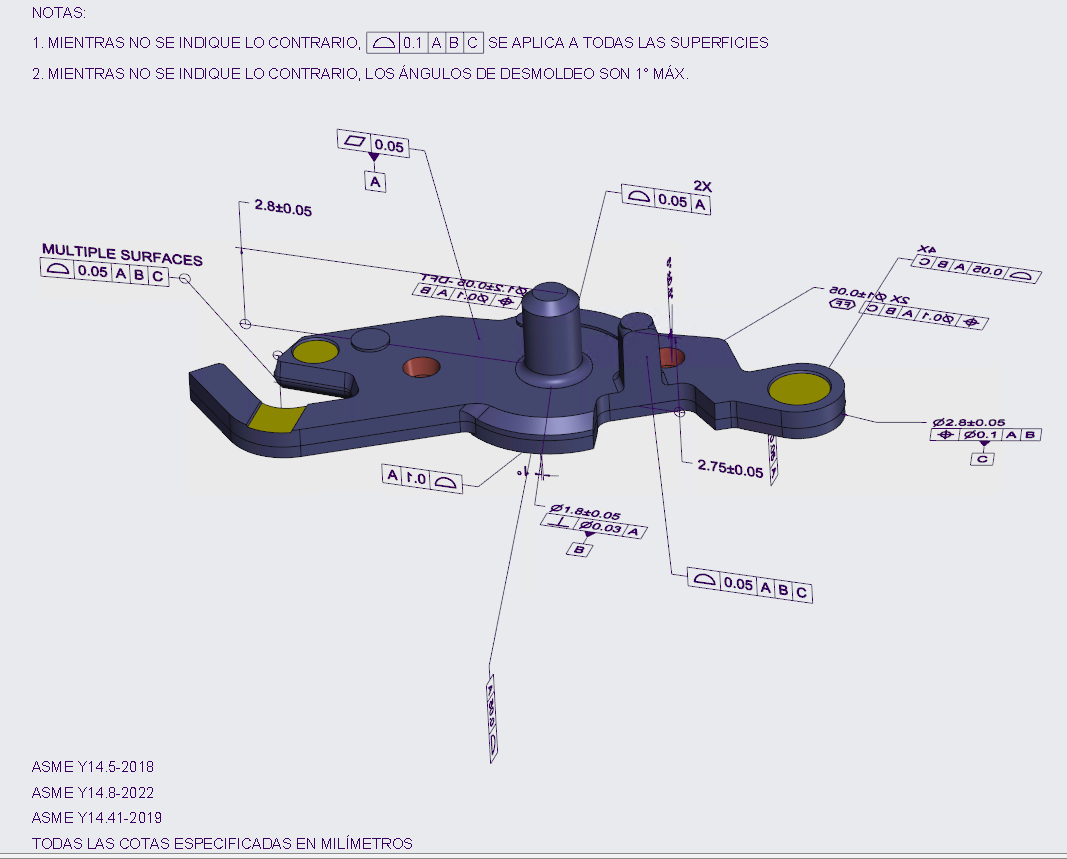

En la siguiente imagen se muestra cuando la opción Show_Flat-to-Screen_Notes se define en yes
Beneficios
Con esta mejora, los usuarios ahora pueden controlar fácilmente la visibilidad de las notas planas respecto a la pantalla en GD&T Advisor. En algunos casos, al aplicar notas MBD, los usuarios suelen preferir utilizar notas específicas gestionadas por la directiva de su empresa. Anteriormente, era imposible controlar la visualización de las notas planas respecto a la pantalla de GD&T Advisor, lo que obligaba a los usuarios a ocultarlas manualmente. Esta tarea es ahora mucho más fácil con la nueva opción.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Cuando esta opción se define en "yes" o no existe en el fichero XML de opciones, las notas aparecen en la pantalla como en las versiones anteriores a Creo 12. |
