Cumplimiento de GD&T Advisor de las normas de detalle: Control sobre el modificador de forma de la zona de tolerancia
Creo+

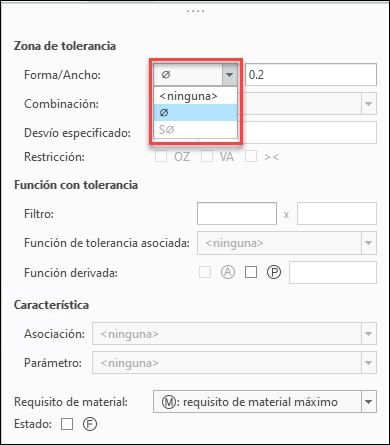

Ubicación en la interfaz de usuario: control del modificador de forma de zona de la ficha Detalles (Details) en Función de tolerancia (Tolerance Feature).
Vídeos
Descripción
Anteriormente, no se tenía control sobre el modificador de forma de zona de tolerancia para taladros y esferas en modelos ISO GPS. Ahora, se puede controlar el modificador de forma de zona de tolerancia para taladros y esferas en los modelos ISO GPS mediante las opciones SØ, Ø o <none>.
 | Cuando el modificador de forma se define en <none>, un mensaje avisa de que es necesario añadir un indicador de plano de orientación para completar la definición. |
Beneficios
Mejora del cumplimiento de la norma de detalle ISO 1101.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | GD&T Advisor verifica si el indicador requerido se ha añadido a una tolerancia geométrica. Sin embargo, no comprueba si la sintaxis que se utiliza en el indicador es correcta ni la aplicabilidad de un rótulo de función de referencia específico utilizado por el indicador. Esta capacidad solo se aplica cuando la norma de tolerancia se define en ISO 1101:2017. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
