Mejora de EZ Tolerance Analysis: Soporte de tolerancias de perfil descentradas
Creo+
Ubicación en la interfaz de usuario:
Vídeos
Descripción
EZ Tolerance Analysis soporta ahora tolerancias de perfil descentradas para modelos ASME/ISO GPS. Los siguientes tipos de tolerancias geométricas soportan estas especificaciones:
• Perfil de una superficie
• Perfil de una línea

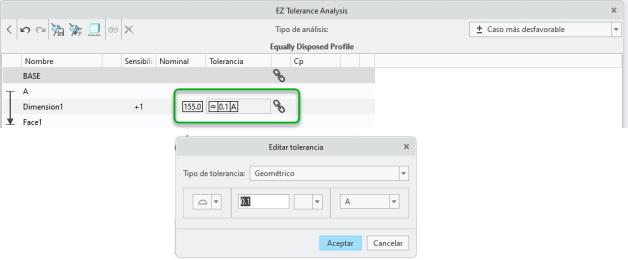

Se pueden definir perfiles descentrados para las funciones directamente desde la interfaz de usuario de acumulación de EZ Tolerance Analysis, o se pueden validar como anotaciones vinculadas desde una tolerancia geométrica existente con referencias semánticas definidas. Los valores que utiliza el perfil descentrado se usan en los cálculos de análisis de acumulaciones y se muestran en los resultados.
Las tolerancias de perfil descentrado se indican de forma diferente en ASME/ISO y la sintaxis adecuada también es diferente. En ASME, esta especificación se indica con el símbolo Ⓤ, mientras que en ISO se denomina Desvío de zona de tolerancia especificada y se indica con las letras UZ.
En la siguiente tabla se explica cómo se utiliza esta especificación en casos ASME/ISO con ejemplos.
En este ejemplo de ASME, la zona de perfil se ha desplazado, de modo que 0.1 se encuentra fuera del material y 0.2 se encuentra dentro de la superficie.  | En este ejemplo de ISO, el centro de la zona de perfil se ha desplazado para que 0.15 esté fuera del material de la superficie.  |
Beneficios
Con esta mejora, los modelos con perfiles descentrados ahora se pueden validar para un análisis de acumulación 1D y se ha mejorado el cumplimiento de las normas de detalle ASME/ISO.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
