Mejoras del explorador de datos de contexto ECAD
Creo+
Ubicación en la interfaz de usuario: en un conjunto ECAD, pulse en >
Explorador de datos de contexto ECAD (ECAD Context Data Explorer).
Explorador de datos de contexto ECAD (ECAD Context Data Explorer).Vídeos
Descripción

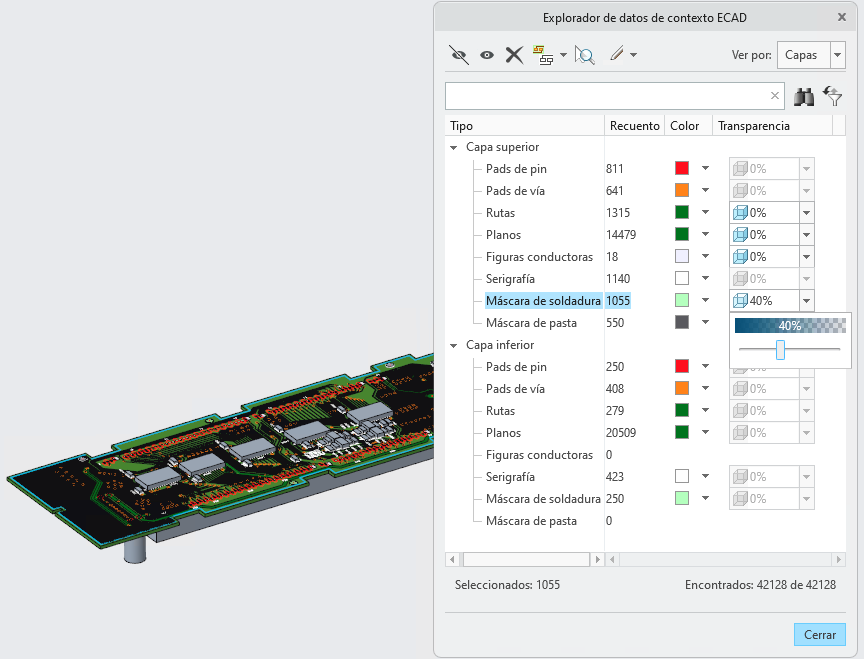

Se han añadido dos columnas nuevas al Explorador de datos de contexto ECAD, una para el color y otra para definir la transparencia:
• Los colores se pueden aplicar a capas ECAD y a entidades dentro de las redes. Se ha añadido un estado mixto para mostrar que una capa específica puede tener más de un color aplicado a entidades en ella. Esto se puede cambiar seleccionando un color para toda la capa.
• Control de la transparencia de representaciones de superficie y de tejido. El control de transparencia permite elegir un valor de opacidad del 0 al 100 por ciento para cualquier capa ECAD que utilice las representaciones soportadas. Esto resulta útil cuando las capas se solapan entre sí o cubren la geometría de placa que se desea ver.
Beneficios
• Mejora de la visualización de capas ECAD solapadas con ayuda de la transparencia.
• Mejor visibilidad de colores de capas ECAD.
• Mayor claridad de la codificación de colores de capa.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | La transparencia solo está disponible para las representaciones de superficie y tejido. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
