Transferencia mejorada de docuplanos de Creo Elements directamente a Creo
Creo+
Ubicación en la interfaz de usuario: N/A
Vídeos
Descripción
Las vistas explotadas y las piezas eliminadas se pueden asociar a un plano de documentación (se controla con > en Creo Elements/Direct). Cuando el conjunto Creo Elements/Direct se importa a Creo+, la definición del docuplano se traslada y se puede ver en estados combinados. Anteriormente, el estado combinado relacionado con el docuplano no contenía la vista explotada y se eliminaba la información de pieza.

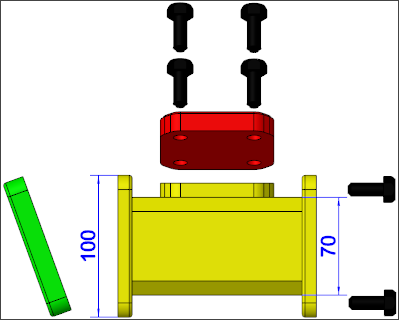

En la siguiente figura se muestra un modelo importado con docuplanos.
Beneficios
Interoperabilidad mejorada entre Creo+ y Creo Elements/Direct.
Los docuplanos son útiles para transmitir información de definición basada en modelo (MBD). Con esta mejora, se soporta la comunicación clara de MBD entre Creo Elements/Direct y Creo+.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
