Exportación de tablas de dibujo como bloques
Creo+
Ubicación en la interfaz de usuario: pulse en > > .
Descripción
Ahora se pueden definir tablas de dibujoscomo bloques al exportar un plano a DXF o DWG. Los planos exportados conservan la visualización exacta de la tabla tal como se define en , sin necesidad de realizar ediciones manuales.
Con esta mejora, se resuelven problemas conocidos con tablas cuando un plano exportado se recupera en AutoCAD, por ejemplo:
• Las líneas de borde de la tabla se han revelado al mover o editar la tabla.
• Visualización incorrecta de márgenes de celdas de tabla.
Una nueva opción de configuración intf2d_out_acad_tables permite definir cómo se tratan las tablas durante la exportación.
La opción intf2d_out_acad_tables tiene la siguiente configuración:
• as_tables: las tablas se exportan como tablas (por defecto).
• as_blocks: las tablas se exportan como bloques.
• as_tables_and_blocks: las tablas sin líneas en blanco se exportan como tablas; las tablas con líneas en blanco se exportan como bloques.

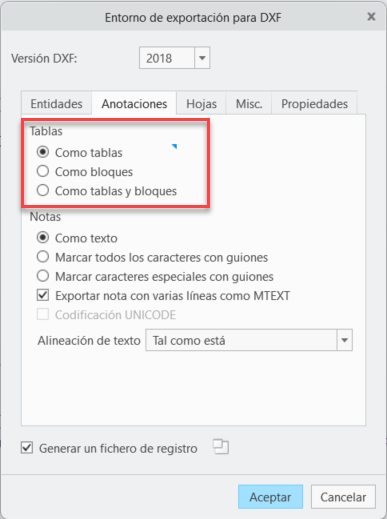

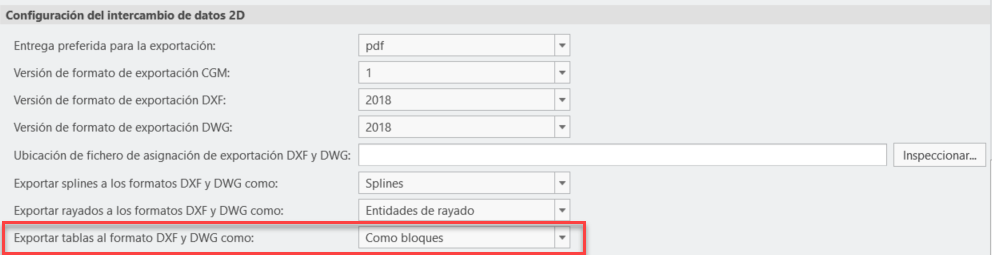

La preferencia se puede definir en > o en Entorno de exportación para DXF/DWG (Export Environment for DXF/DWG).
Beneficios
• Permite mantener la visualización de las tablas de dibujo creadas en en el momento de la exportación a DXF o DWG.
• Elimina la necesidad de la edición manual de tablas en Autocad después de la importación de los planos desde .
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | Sí. Como parte de esta mejora, la opción de configuración heredada intf2d_out_acad_brk_tbl_w_bl_ln se ha quitado y se ha reemplazado por la nueva opción de configuración. |
Opción de configuración asociada con esta funcionalidad: | Intf2d_out_acad_tables–Como tablas (As tables)*, Como bloques (As blocks), Como tablas y bloques (As tables and blocks). |
