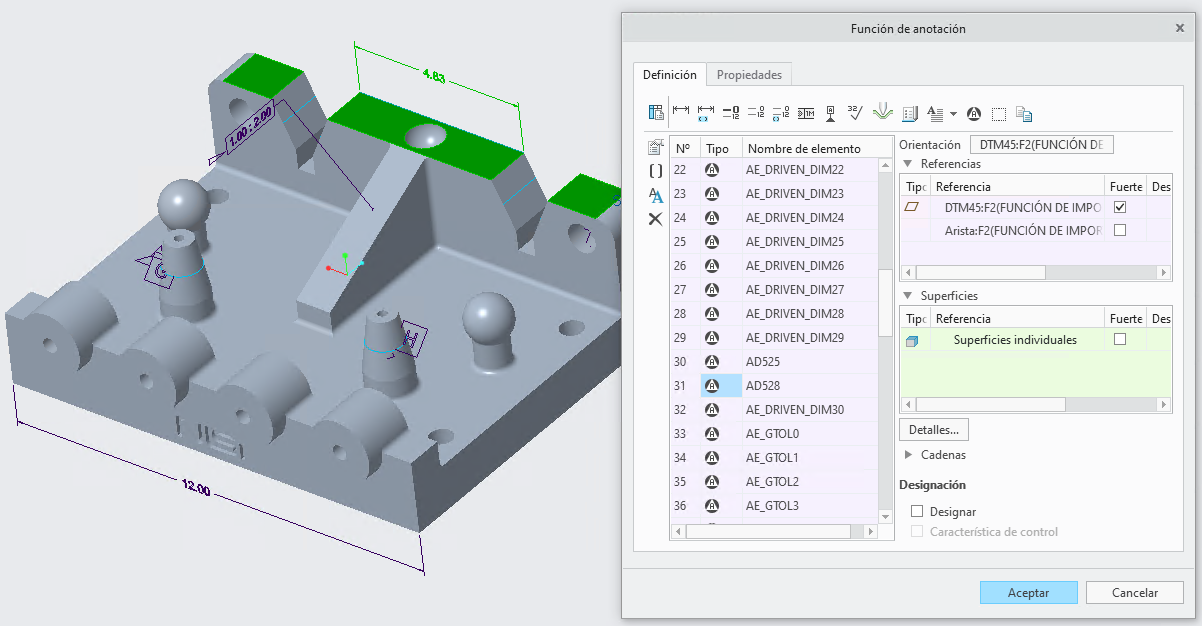

Ahora se pueden exportar referencias de superficie adicionales añadidas a las anotaciones de cota. Esto se puede hacer para anotaciones autónomas, funciones de anotación y cotas guía. Cuando se incluyen las anotaciones en la exportación STEP AP242, todas las referencias de superficie adicionales se incluyen en la exportación a STEP AP242.

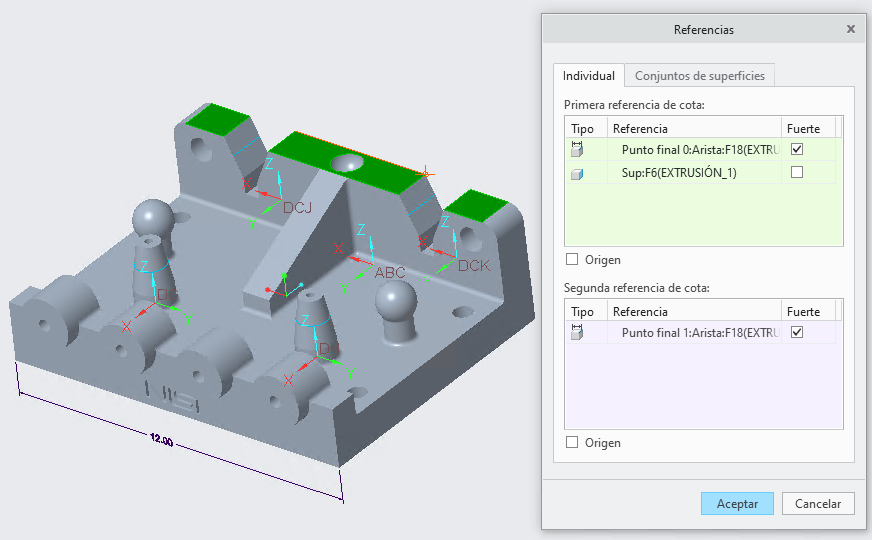

Al importar el fichero STEP AP242 en Creo+ u otras aplicaciones, se incluyen las referencias de cotas definidas. Cuando se evalúa la anotación, se muestran las referencias incluidas.

Anteriormente, solo se importaban o exportaban las referencias definidas usadas para crear una anotación dimensional y se perdían todas las referencias adicionales. Esta mejora resulta útil cuando se desea capturar la información de mecanizado del producto (PMI) semántica adecuada. Se deben definir las referencias adicionales para las anotaciones de nota a fin de capturar la definición adecuada de la anotación e incluirlas en el fichero STEP AP242.

Con esta mejora se optimizan la calidad y el rendimiento del fotorrealismo en Creo+. También se conserva la intención de diseño cuando se intercambian datos que contienen anotaciones de nota con referencias adicionales entre distintas aplicaciones.
