Estudios estructurales transitorios en Creo Ansys Simulation
Creo+
Ubicación en la interfaz de usuario: para un estudio estructural activo, seleccione > > .
Vídeos
Descripción
Ahora se pueden ejecutar análisis estructurales transitorios en Creo Ansys Simulation para estudiar la respuesta dinámica de una estructura cuando se le aplica una carga de variación en el tiempo. Se pueden definir cargas para estudios transitorios en función del tiempo mediante una función de tabla y estudiar los efectos de esta carga en los desplazamientos, las deformaciones y las tensiones resultantes en el modelo. Las restricciones también se pueden definir como una función de tiempo.
Están disponibles las siguientes opciones adicionales de configuración de simulación:
• Velocidad inicial
• Amortiguación
• Duración del paso
• Subpasos basados en tiempo

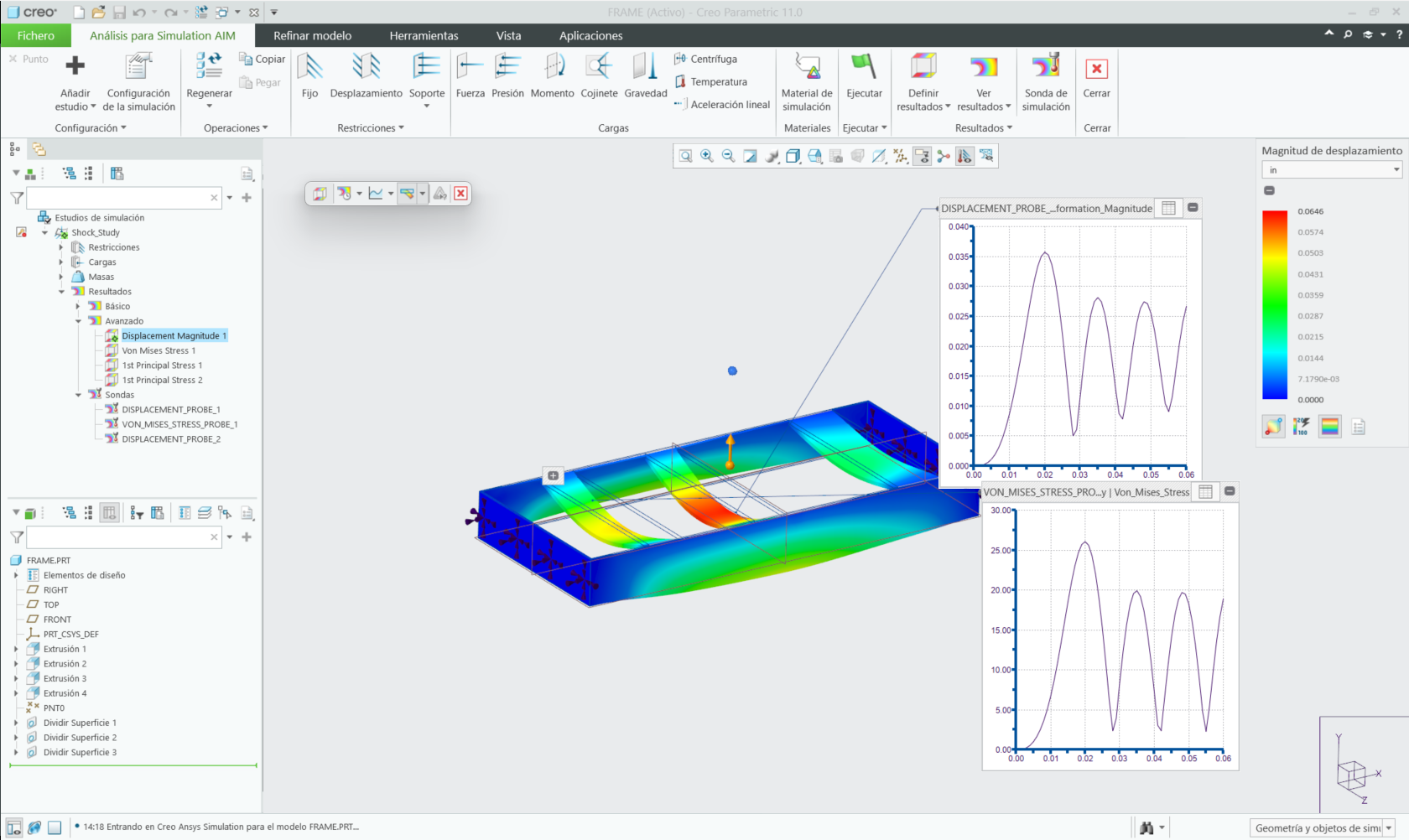

Los gráficos de resultados se pueden ver a lo largo del tiempo para todos los gráficos de contorno y sondas.
Beneficios
A continuación se indican las ventajas de esta mejora:
• Permite determinar la respuesta dinámica en la carga de historial de tiempo.
• Se pueden utilizar estudios estructurales transitorios para predecir la integridad estructural, las frecuencias naturales y los modos de vibración de un modelo.
• La simulación estructural dependiente del tiempo de varios pasos se puede definir y ejecutar.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | • Al definir funciones de carga de variación en el tiempo, solo se pueden utilizar funciones de tabla. Las funciones basadas en fórmulas o símbolos (expresión) no están disponibles. Como solución alternativa, se puede crear una tabla mediante una fórmula de Excel y, a continuación, importar la fecha como una función de tabla. • En los resultados básicos de un estudio estructural transitorio se muestra el valor de la cantidad para el último valor de tiempo (estático). • La animación de los resultados no está disponible para un análisis estructural transitorio porque los resultados de deformación no están disponibles. Esta funcionalidad estará disponible en una versión posterior. • Los estudios estructurales transitorios consumen una gran cantidad de recursos de cálculo y, por lo tanto, tardan más tiempo en ejecutarse. La visualización del gráfico de resultados en relación con el tiempo también tarda mucho tiempo. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
