Ubicación en la interfaz de usuario: pulse en Modelo (Model) > Proyectar (Project).

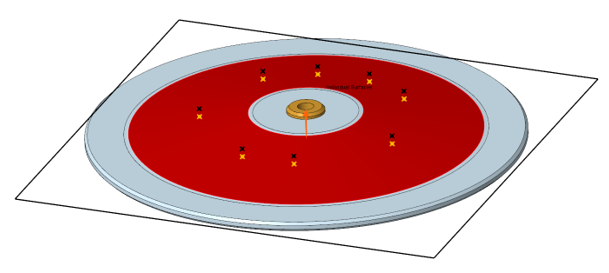

En Creo 11.0, la función Proyectar (Project) se ha mejorado para proyectar puntos esbozados, lo que permite proyectar múltiples puntos en una sola operación. Anteriormente, solo se podía proyectar un punto en un objeto de destino geométrico en una sola operación.

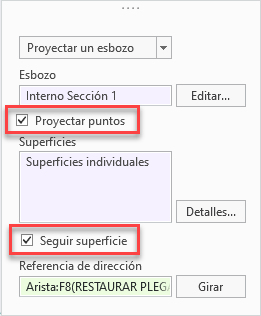

Cuando se selecciona la opción Esbozo (Sketch), está disponible la nueva casilla Proyectar puntos (Project points). Esta permite proyectar los puntos contenidos en el esbozo en el destino seleccionado, además de las curvas esbozadas que están presentes en el esbozo. Al igual que las curvas de construcción, los puntos de construcción se desestiman y no se proyectan. Los puntos de función resultantes se pueden utilizar como referencias de posición en una función de soldadura por resistencia o en un patrón basado en puntos donde la opción Desde función (From Feature) soporta la referencia de la función Proyectar (Project) que contiene puntos proyectados.

En el entorno de chapa, la opción Seguir superficie (Follow surface) se ha mejorado y se aplica a todos los puntos de esbozo proyectados.

Definición más rápida y flexible de múltiples referencias de punto proyectadas como entrada para funciones repetitivas.
