Rómbica, rómbica con estructura de diamante y dodecaedro alargado: Nuevos tipos de celdas de celosía basadas en vigas
Creo+
Ubicación en la interfaz de usuario: pulse en >
Celosía (Lattice) > .
Celosía (Lattice) > .
Vídeos
Descripción

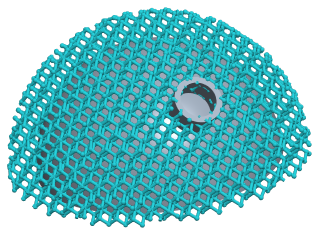

Ahora es posible crear tipos de celosía de dodecaedros rómbicos, rombos con estructura de diamante y dodecaedros alargados. Estas funciones se implementan en el proceso de trabajo normal de celosía. Son útiles para la creación de dispositivos médicos con tipos de celda aprobados, sin necesidad de salir del entorno de Creo, y son completamente asociativas.
• Los nodos aleatorizados son posibles mediante el parámetro Distorsión (Distortion)
• Existe la posibilidad de añadir una inclinación a la celda mediante el parámetro Ángulo de inclinación (Skewing angle).
La opción Estructura de diamante (Diamond structure) permite crear un subtipo de celosía de dodecaedro rómbico que proporciona resistencia con menos vigas.
Sin estructura en diamante:

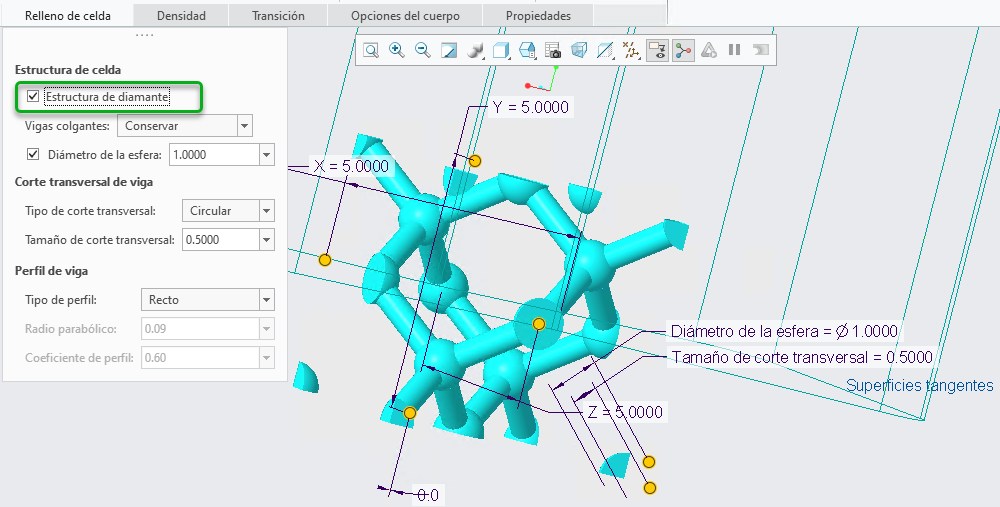

Con estructura en diamante:
Beneficios
• Permite crear dispositivos médicos mediante tipos de células aprobados dentro del entorno de Creo.
• Estas capacidades están integradas dentro de Creo, sin necesidad de salir del entorno Creo, y son completamente asociativas.
Información adicional
Sugerencias: | Los nodos aleatorios se pueden crear mediante el parámetro de distorsión. Se puede añadir un sesgo a la celda mediante el parámetro de ángulo de inclinación. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
