Capacidad de selección de superficie mejorada
Creo+
Ubicación en la interfaz de usuario: barra de estado de Creo+.
Vídeos
Descripción
En Creo+, se han añadido las nuevas funciones de selección de región, selección de lazo y selección de trazas, y se ha mejorado la selección de cuadro existente para superficies en modo Pieza y Conjunto.
Entre las mejoras en el método de selección se incluyen las siguientes:
• Selección de cuadro
◦ Permite seleccionar superficies incluidas dentro del cuadro de selección.
◦ Flexibilidad para controlar la selección de solo las superficies visibles o las superficies que están ocultas por otras superficies dentro del cuadro.
• Selección de lazo
◦ Permite seleccionar superficies encerradas dentro del bucle definido.
◦ Permite seleccionar solo las superficies visibles.

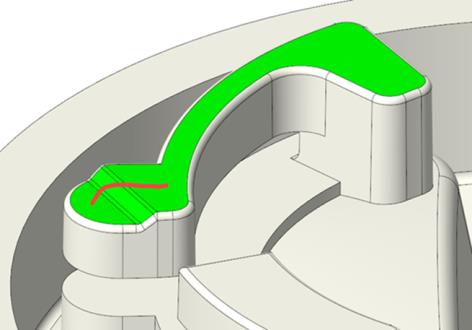

• Selección de traza
◦ Permite seleccionar las superficies sobre las que se ha trazado.
◦ Permite seleccionar solo las superficies visibles.
Además, los métodos de selección soportan flujos de trabajo de objeto/acción y están disponibles para todos los selectores de conjuntos de superficies y para el selector de superficies de la herramienta de color. Por ejemplo, se puede utilizar la selección de trazas para seleccionar superficies límite en la regla de selección de semilla y límite.
Beneficios
• Selección más rápida de múltiples referencias individuales para el color.
• Selección más fácil de las referencias semánticas para la anotación 3D en la definición basada en modelo.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
