Función de extensión: mantener la tangencia de las aristas de límite de extensión
Creo+
Ubicación en la interfaz de usuario: pulse en >
Extender (Extend).
Extender (Extend).Descripción
En Creo 13, la función de extensión se ha mejorado para mantener la tangencia de las aristas de límite.
Esto se aplica a los métodos de extensión Igual (Same), Aproximado (Approximate) y Extrapolar (Extrapolate).

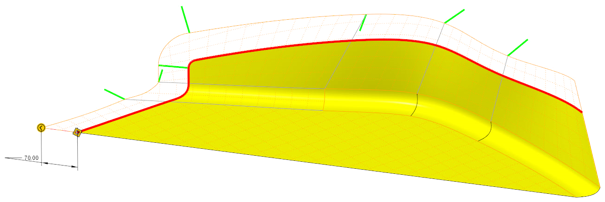

Al extender superficies, la geometría de las nuevas aristas de límite se mejora para mantener la tangencia donde sea posible, correspondiente a la tangencia de las aristas originales. Esto puede contribuir a mejorar la calidad de la superficie y también puede ayudar a alcanzar distancias de extensión mayores.
Las aristas de límite que antes eran tangentes podían convertirse en no tangentes más rápidamente.
Beneficios
Se ha mejorado la calidad de la superficie geométrica al extender superficies.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | En función de la situación geométrica, es posible que no siempre sea posible mantener la tangencia. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
