Mejoras en la división de superficie y la unificación de superficies
Creo+
Ubicación en la interfaz de usuario: pulse en > >
Dividir superficie (Divide Surface), >
Unificar superficies (Unify Surfaces).
Dividir superficie (Divide Surface), > Unificar superficies (Unify Surfaces).Vídeos
Descripción
Se han mejorado las funciones de división de superficie y unificación de superficies:
• Mejor gestión de contornos cerrados como parte de la división
Para cada superficie seleccionada, las regiones que están totalmente incluidas por, pero no intersectadas por, la proyección del esbozo de definición o una cadena cerrada única se incluyen en la nueva superficie resultante. Anteriormente, solo se habían incluido las superficies intersectadas por la proyección o cadena del esbozo.
Los resultados son más predecibles y se alinean mejor con las expectativas. En función de la situación, se pueden obtener resultados ligeramente diferentes, en particular para la opción de giro.
◦ Creo 9.0
1. Contornos cerrados que no intersectan el esbozo
En Creo 9.0, hay ambigüedad. Los contornos del interior del esbozo cerrado que no intersectan con el esbozo no se incluyen en el resultado geométrico y permanecen con la superficie original.
◦ Creo 10.0
1. Contornos cerrados que no intersectan el esbozo
En Creo 10, los resultados son predecibles. Todos los contornos del interior del esbozo se incluyen en el resultado geométrico, independientemente de si los contornos intersectan o no con el esbozo, y se incluyen con la nueva superficie.
• Más estabilidad en ID
En casos típicos, el ID de superficie de la superficie creada por la función de división de superficie permanece igual durante la regeneración cuando las cotas cambian, lo que aumenta la estabilidad del modelo. Esto se aplica a las funciones de superficie de división creadas en Creo 10.0.
• Soporte mejorado de aristas de división en operaciones de Creo Flexible Modeling
El comportamiento de las aristas divisoras es más predecible durante las operaciones de modelado y el reconocimiento de redondeo/chaflán.

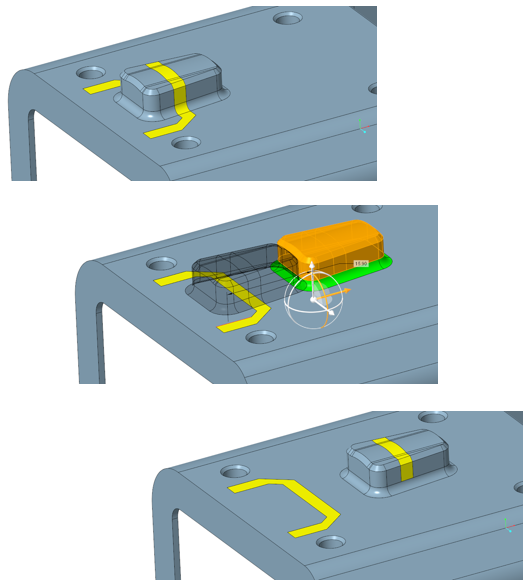

◦ Soporte de la división de aristas en operaciones de Creo Flexible Modeling, como mover, desviar y modificar geometría analítica. Comportamiento de las aristas divisorias:
▪ En superficies sin cambios:
las aristas divisorias que se extienden o recortan durante la operación se mantendrán, siempre y cuando permanezcan dentro de su dominio original de definición.
▪ En superficies transformadas, como en Movimiento/Desvío:
las aristas divisorias se transforman como aristas rígidas.
▪ En redondeos implicados:
las aristas divisorias se quitan automáticamente.
▪ Superficies tangentes contiguas:
las condiciones de tangencia no se propagan mediante aristas divisorias.
◦ Modificaciones de geometría creadas "sobre" la superficie dividida:
el sistema intenta restaurar, recortar y extender las aristas divisoras dentro del dominio de definición original.
◦ Mejoras relacionadas con el redondeo y chaflán:
▪ se soporta el reconocimiento de redondeos/chaflanes con aristas divisorias.
▪ La edición de redondeo/edición de chaflán y la eliminación/recreación de redondeos/chaflanes con aristas divisorias durante las operaciones de Creo Flexible Modeling se soportan, pero las aristas divisorias se quitan automáticamente.
 | Las aristas divisorias que se encuentran en redondeos o chaflanes, o en superficies contiguas tangentes a las superficies modificadas, se quitan durante las operaciones de Creo Flexible Modeling. |
• Quitar restricción de unificación
Permitir unificar todas las superficies que son iguales matemáticamente, incluso si las superficies se han creado por otros medios distintos de la función de división de superficie. Las funciones heredadas se actualizarán al nuevo funcionamiento al editar la definición.
Beneficios
• Soporte de una gama más amplia de casos de uso del diseño que implican operaciones de dividir superficie y unificar superficies.
• Resultados geométricos más predecibles y estables durante la creación, regeneración y modificación geométrica.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
