Mejora: Cálculo rápido de la caja
Creo+
Ubicación en la interfaz de usuario: pulse en > >
Volumen de la carcasa (Enclosure Volume).
Volumen de la carcasa (Enclosure Volume).Vídeos
Descripción

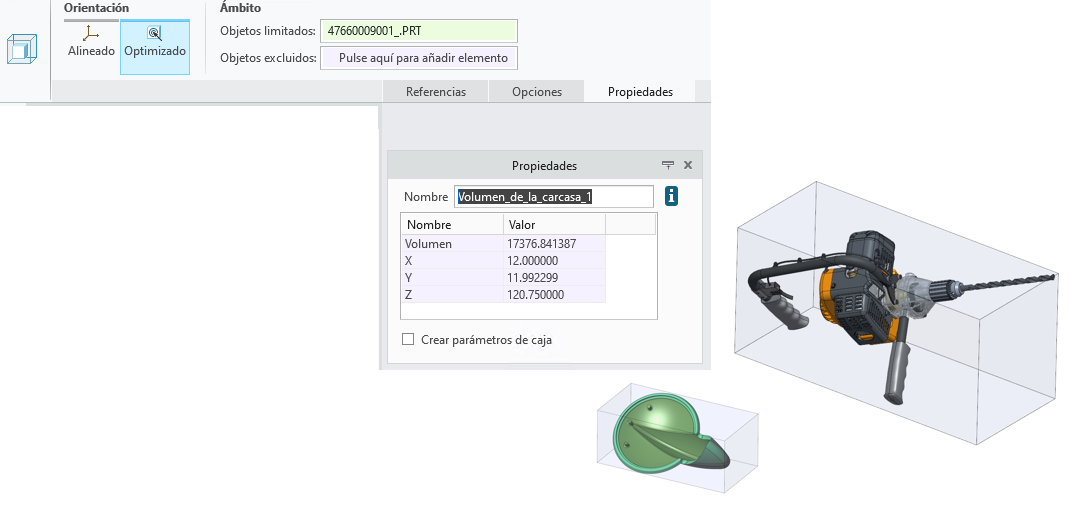

La función de volumen de la carcasa se ha mejorado para calcular opcionalmente una caja de límite mínima optimizada para su orientación.
La opción Optimizado (Optimized) permite calcular la caja mínima en la que se puede contener la geometría, independientemente de la orientación del modelo. Se puede utilizar la opción Crear parámetros de caja (Create box parameters) para añadir parámetros de función para las cotas de caja y el volumen, y crear un sistema de coordenadas en el que se muestre la orientación optimizada.
Los objetos se pueden excluir de la caja seleccionándolos. También se puede optar por excluir todos los tejidos y todos los cuerpos de construcción.
La función de volumen de la carcasa se regenera automáticamente cuando cambia la geometría en modo Pieza. Como parte de la regeneración, el usuario puede decidir qué se debe volver a calcular o no, con estas opciones:
• Actualizar la optimización y las cotas (Update optimization and dimensions): permite recalcular la orientación optimizada y el volumen de la caja.
• Congelar optimización (Freeze optimization): solo se actualiza el volumen de la caja.
• Congelar la optimización y las cotas (Freeze optimization and dimensions): sin actualización (comportamiento de función heredada).
Se puede desviar la caja de la geometría en una distancia uniforme en todos los lados, o bien se puede especificar un desvío único para cada uno de los seis lados de la caja.
Las funciones de volumen de la carcasa y volumen interno están disponibles en el modelado de núcleos y ya no requieren una licencia adicional.
Las funciones de volumen de la carcasa heredadas se actualizan con Editar definición (Edit Definition).
Beneficios
• Actualización paramétrica del volumen de la carcasa en modo Pieza
• Creación fácil e intuitiva de una caja para diversos casos de uso como, por ejemplo, la optimización del empaquetado
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | • En conjunto ◦ En los conjuntos, no se soportan las opciones de regeneración para el recálculo automático de la orientación y las cotas del volumen de la carcasa. Sin embargo, el recálculo y la actualización automáticas se realizan al seleccionar Editar definición (Edit Definition). ◦ Para los componentes añadidos al selector Objetos excluidos (Excluded objects), todas las apariciones del componente se excluirán automáticamente. ◦ Una función de volumen de la carcasa (referencias externas) no debe hacer referencia a los componentes u objetos de nivel superior. La selección de referencias fuera de este ámbito podría generar resultados impredecibles, como la orientación o las cotas incorrectas del cuadro. • Hay situaciones que no activan la regeneración en las que se requiere una actualización manual a través del flujo de trabajo Editar definición (Edit Definition) para actualizar la función volumen de la carcasa. ◦ Ejemplo: Conversión del estado de construcción de un cuerpo • Las funciones  ThingMark y  Objetivo espacial (Spatial Target) para realidad aumentada se consideran parte de la geometría del modelo. No se pueden seleccionar individualmente como objetos excluidos. Las funciones de Destino espacial (Spatial Target) solo se pueden excluir seleccionando la casilla Excluir tejidos (Exclude quilts). |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
