Volumen de la carcasa: restricciones de optimización
Creo+
Ubicación en la interfaz de usuario:
• En una pieza, pulse en > >
Volumen de la carcasa (Enclosure Volume).
Volumen de la carcasa (Enclosure Volume).• En un conjunto, pulse en > > > Volumen de la carcasa (Enclosure Volume).
Volumen de la carcasa (Enclosure Volume).
Vídeos
Descripción
Se ha mejorado la función de volumen de la carcasa para ampliar el soporte para casos de uso relacionados con el cálculo de caja.
Se han añadido las siguientes funciones nuevas:
• Restricción de optimización adicional

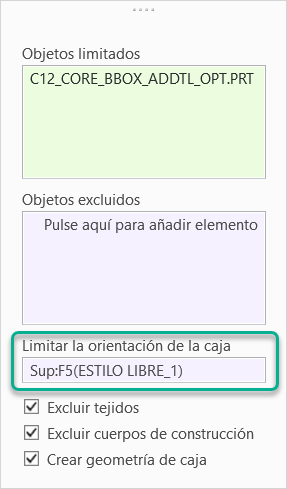

◦ Capacidad de especificar un plano o una superficie plana (o, en general, una orientación normal) que restrinja la optimización, de modo que un lado de la caja resultante coincida con ese plano o sea normal para la orientación seleccionada, respectivamente.
Esto puede resultar útil para encontrar más fácilmente la caja limitadora mínima dada una orientación predefinida, por ejemplo, el modelo de pie sobre el suelo.
◦ Capacidad para alinear los parámetros de las cotas X e Y con la referencia de dirección seleccionada.
Anteriormente, la función de volumen de la carcasa no admitía restricciones adicionales para el cálculo de optimización.
• Soporte de piezas de plantilla
Ahora se puede crear una función de volumen de la carcasa correcta para una pieza vacía si la casilla Crear geometría de caja (Create box geometry) no está seleccionada y las cotas de caja se evalúan como 0. De este modo, se puede definir la función de volumen de la carcasa en una pieza de plantilla que no contiene geometría sólida sin que falle la regeneración.

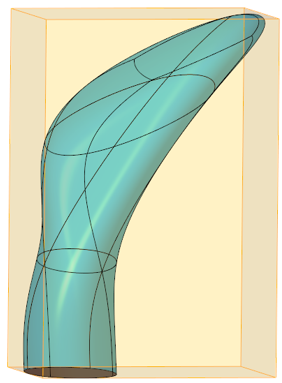

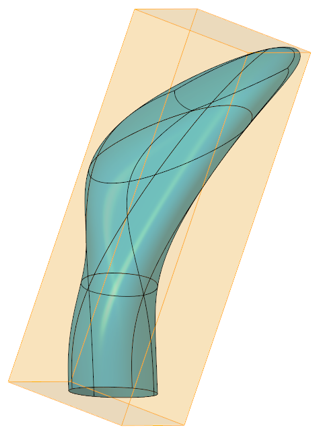

Orientación optimizada: | Orientación optimizada con restricción de orientación adicional: |
 |  |
 | • El cálculo de la caja optimizada será normalmente más rápido cuando se especifique una restricción adicional. • En algunos casos, las direcciones paralelas pueden producir un resultado de caja ligeramente distinto. |
Beneficios
Soporte de procesos optimizados relacionado con los cálculos de caja para varios casos de uso, como la optimización del empaquetado
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
