Superficies de aproximación
Creo+
Ubicación en la interfaz de usuario: pulse en > >
Superficies de aproximación (Approximate Surfaces).
Superficies de aproximación (Approximate Surfaces).Vídeos
Descripción

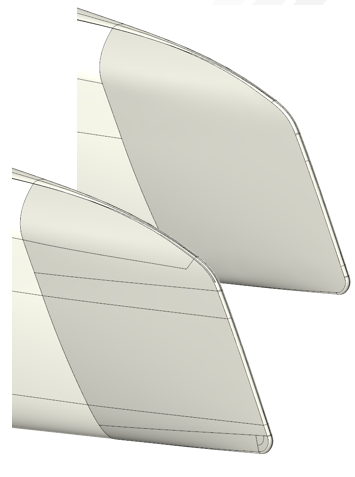

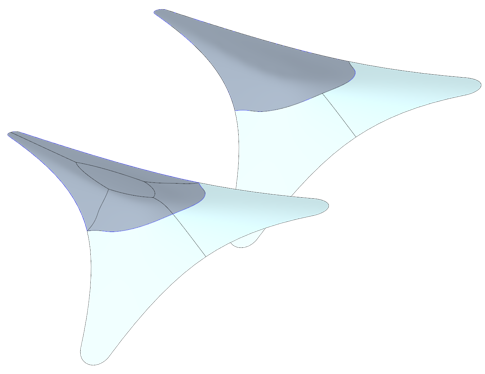

En Creo+, existe una nueva capacidad para aproximar un parche de superficies seleccionadas con una única superficie de aproximación. Esto puede resultar útil cuando es necesario refinar la geometría para los casos de uso de reparación, incluida la simplificación de superficies mediante la reducción del número de superficies, o parchear el resultado de las superficies de desvío que contienen singularidades. Anteriormente, no era posible aproximar varias superficies con una sola superficie.
Se puede elegir entre tres opciones de conexión:
•
Reemplazar (Replace), el adjunto por defecto que mejor soporta los casos de uso anteriores
Reemplazar (Replace), el adjunto por defecto que mejor soporta los casos de uso anteriores•
Copiar y recortar (Copy and Trim)
Copiar y recortar (Copy and Trim)•
Copia sin recortar (Copy Untrimmed)
Copia sin recortar (Copy Untrimmed)Las opciones adicionales cubren las conexiones a superficies contiguas, donde se puede elegir entre la condición G0 (posición) (G0 (Position)) o conservar la tangencia con la condición G1 (tangencia) (G1 (Tangency)). La condición de tangencia se puede calcular en relación con
Contiguos (Neighbors) (que solo se aplica a las aristas que se conectan a superficies contiguas tangentes) o con
Referencias (References), la propia superficie original seleccionada.
Contiguos (Neighbors) (que solo se aplica a las aristas que se conectan a superficies contiguas tangentes) o con Referencias (References), la propia superficie original seleccionada.Se puede intentar realizar una aproximación con la condición G1 (tangencia) y, aun así, crear una función correcta si la condición de tangencia no se puede cumplir definiendo Gestión de conexiones (Connection Handling) de
Estricto (Strict) en
Suavizado (Relaxed). En este caso, se generan verificaciones geométricas para la función.
Estricto (Strict) en Suavizado (Relaxed). En este caso, se generan verificaciones geométricas para la función.Entre las opciones de control adicionales se incluyen:
• Ámbito de aproximación: se puede realizar una aproximación del interior y el límite, o bien crear un parche de superficie de n lados basado solo en el límite.
• Aristas excluidas: aristas/bucles interiores excluidos de los requisitos de conexión.
Beneficios
• Mayor flexibilidad de diseño.
• Refinado de la geometría para los casos de uso de reparación de importación, por ejemplo, la simplificación de superficies mediante la reducción del número de superficies.
• Aplicación de parche del resultado de las superficies desviadas que contienen singularidades.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se recomienda crear superficies de aproximación en las que se incluyen regiones o contornos de superficie desunidos. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
