Gestión de asignaciones de material faltantes
Creo+
Ubicación en la interfaz de usuario:
Al crear un libro de capas de material para una función de material compuesto que contiene capas de material a las que les faltan materiales, existen los siguientes indicadores visuales:
• Las vistas de plano con incidencias se indican con
en el árbol de planos.

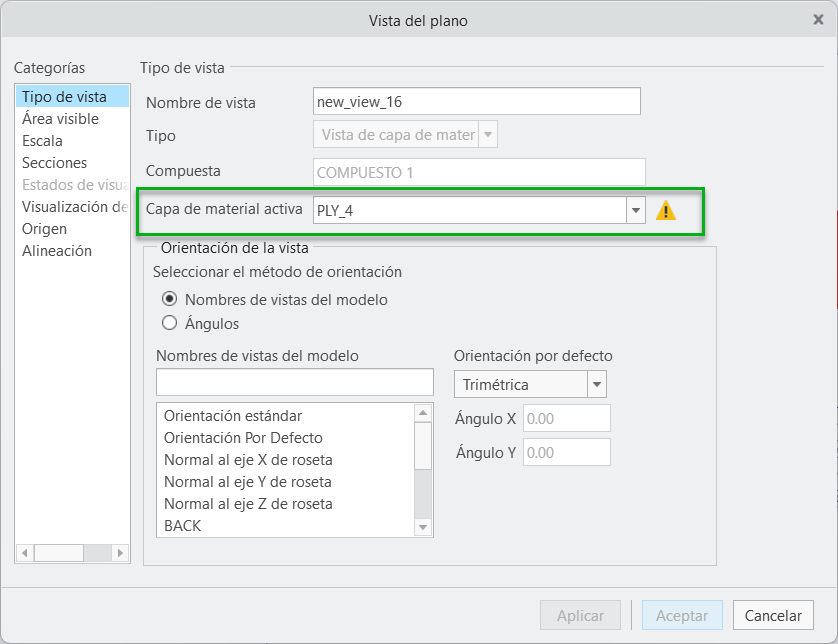

en el árbol de planos.• Cuando se redefine la vista de capa de material fallida o la vista de capa de material plana, la capa de material afectada se indica con un
junto al cuadro Capa de material activa (Active Ply) del cuadro de diálogo Vista del plano (Drawing View). Cuando se mueve el puntero del ratón sobre el , en la sugerencia se indica que la capa de material seleccionada no tiene material asignado.
junto al cuadro Capa de material activa (Active Ply) del cuadro de diálogo Vista del plano (Drawing View). Cuando se mueve el puntero del ratón sobre el , en la sugerencia se indica que la capa de material seleccionada no tiene material asignado.• En las vistas de capa de material y las vistas de capa de material plana no se muestran las capas ni los núcleos donde los materiales asignados originales se han quitado o ya no están disponibles.
Descripción
En un libro de capas de material, en las vistas de capa de material y las vistas de capa de material plana se no se muestran las capas ni los núcleos de los que se han quitado los materiales asignados originales o en los que ya no están disponibles.

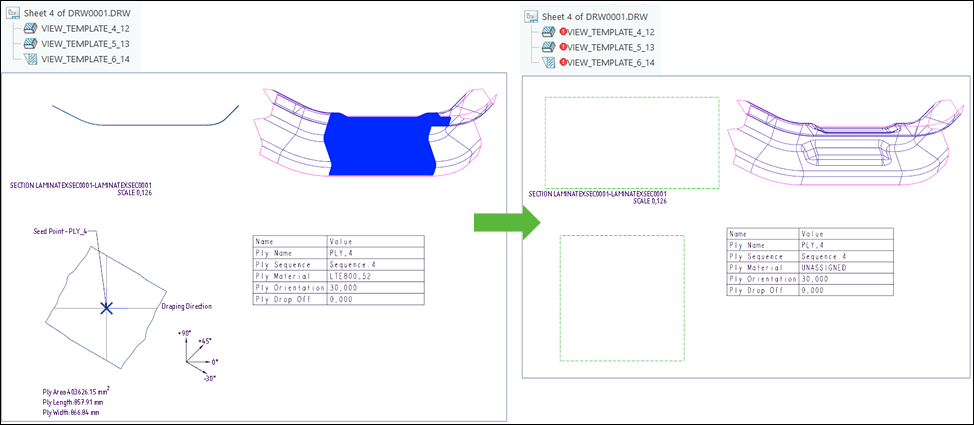

Las vistas con incidencias se indican con en el árbol de planos.
en el árbol de planos.Además, cuando se redefine una vista de capa de material fallida o una vista de capa de material plana, la capa de material o el núcleo con el problema se indica con un junto al cuadro Capa de material activa (Active Ply) del cuadro de diálogo Vista del plano (Drawing View)
junto al cuadro Capa de material activa (Active Ply) del cuadro de diálogo Vista del plano (Drawing View)
Beneficios
Con esta mejora, se optimiza la productividad, ya que se proporciona un mejor soporte y una visibilidad más clara de las vistas de capa de material y las vistas de capa de material plana cuando faltan materiales en las capas o los núcleos.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
