Tipo de roseta basada en curva
Creo+
Ubicación en la interfaz de usuario: en el entorno compuesto:
1. Pulse en

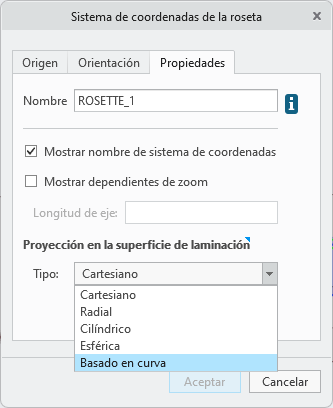

Roseta (Rosette). Se abre el cuadro de diálogo Sistema de coordenadas de la roseta (Rosette Coordinate System).
Roseta (Rosette). Se abre el cuadro de diálogo Sistema de coordenadas de la roseta (Rosette Coordinate System).2. Seleccione la ficha Propiedades (Properties).
3. Seleccione Basado en curva (Curve-based) en el cuadro Tipo (Type).
4. Especifique una curva en el selector Curva (Curve).
Descripción
Ahora se puede crear una función de roseta con el tipo de roseta Basado en curva (Curve-based). De este modo, se puede utilizar una curva como referencia para definir el ángulo de orientación en la geometría de la capa de material.

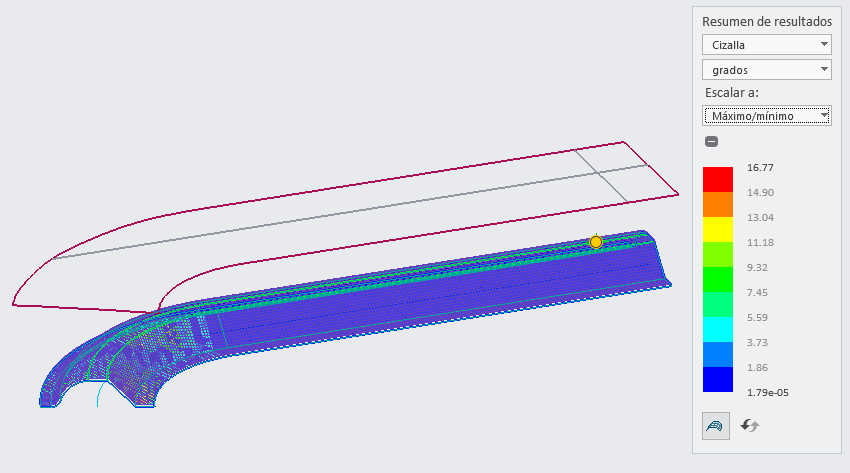

La simulación de drapeado se ha perfeccionado aún más para incorporar rosetas basadas en curvas en la determinación de la dirección de drapeado, así como en la evaluación de los resultados de orientación en direcciones longitudinales y transversales.
Las rosetas basadas en curvas se pueden exportar a un modelo de análisis al exportar el modelo de análisis al formato HDF5.
Beneficios
Con esta mejora se optimiza la productividad al proporcionar mejores y más fáciles resultados de drapeado para formas de capa específicas que requieren el tipo de roseta basada en curva para la simulación de drapeado.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | • Las rosetas basadas en curvas no se soportan en Creo Simulate. • Las rosetas basadas en curvas no se pueden exportar a un modelo de análisis al exportar el modelo de análisis al formato NAS. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
