Soporte de multicuerpo en la función de envoltura
Creo+
Ubicación en la interfaz de usuario: pulse en >
Envoltura (Shrinkwrap).
Envoltura (Shrinkwrap).Vídeos
Descripción

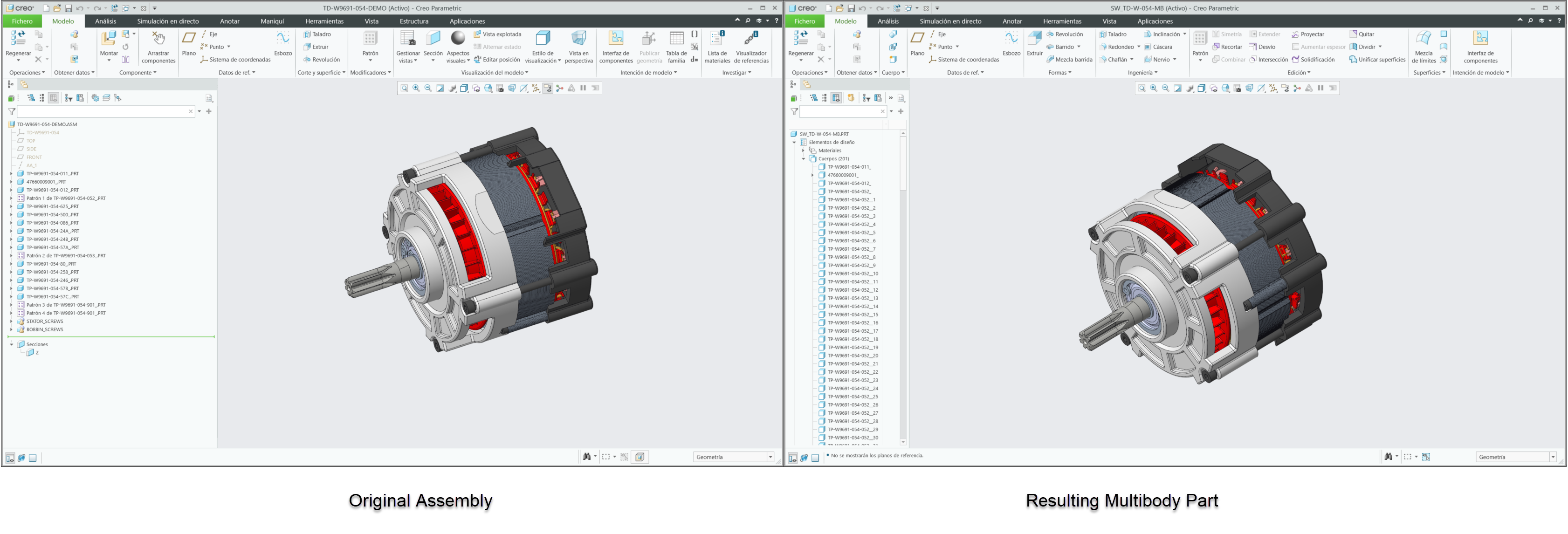

Al crear funciones de envoltura en Creo 11, ahora se pueden recopilar cuerpos del conjunto de origen para añadirlos al artículo de destino. La opción Selección automática de todas las geometrías sólidas (Autocollect all solid geometry) ahora permite recopilar cuerpos sólidos como tipo de geometría resultante. Los siguientes métodos de copia están disponibles cuando la geometría resultante es cuerpos:
• Copiar todos los cuerpos de la pieza de origen en la pieza de destino como objetos independientes.
El nombre del cuerpo resultante, el material, los parámetros y el atributo de construcción se transfieren para cada cuerpo.
• Combinar todos los cuerpos desde la misma pieza de origen. Cada cuerpo resultante representa la geometría sólida de la pieza de origen.
El nombre de cuerpo resultante es el nombre de la pieza de origen. El material, los parámetros y los atributos de construcción se transfieren desde el primer cuerpo de la pieza de origen.
• Combinar todos los cuerpos de todas las piezas de origen.
Toda la geometría resultante se añade a un cuerpo. La ficha Opciones del cuerpo (Body Options) está disponible para añadir la geometría resultante a un cuerpo existente o para crear un nuevo cuerpo.
En situaciones en las que los cuerpos no se pueden combinar, se puede elegir crear una función correcta cuando se seleccione la casilla Dejar como objetos separados en caso de que falle la operación (Leave as separate objects if operation fails).
Las funciones de envoltura heredadas se regeneran como antes y se actualizan a la nueva versión cuando se edita su definición.
Beneficios
Selección más rápida y sencilla de la geometría de piezas y conjuntos para crear modelos simplificados, envolventes o diseño conceptual.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | La combinación dentro de las operaciones de envoltura puede fallar, especialmente, cuando las piezas se definen con distintas precisiones del modelo. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
