Celosía: celosía y cáscara de vigas implícitas
Creo+
Ubicación en la interfaz de usuario: pulse en Modelo (Model) > Ingeniería (Engineering) > Celosía (Lattice) > Representación (Representation) > Implícita (Implicit).
Para la cáscara, pulse en Región de celosía (Lattice Region) > Sustituir cuerpo por celosía (Replace body with lattice) > Crear cáscara (Create shell) > Representación de cáscara (Shell representation) > Implícita (Implicit).
Para el tamaño de mezcla, pulse en Relleno de celda (Cell Fill) > Tamaño de mezcla (Blend size).
Vídeos
Ver el vídeo en Learning Connector.
Descripción
En CreoCreo+, ahora se pueden crear celosías y cáscaras de vigas implícitas. Se trata de un método alternativo para crear celosías de vigas, crear una cáscara de un objeto y combinarlas todas en un objeto imprimible en 3D.
• Las interfaces internas entre vigas se pueden mezclar.

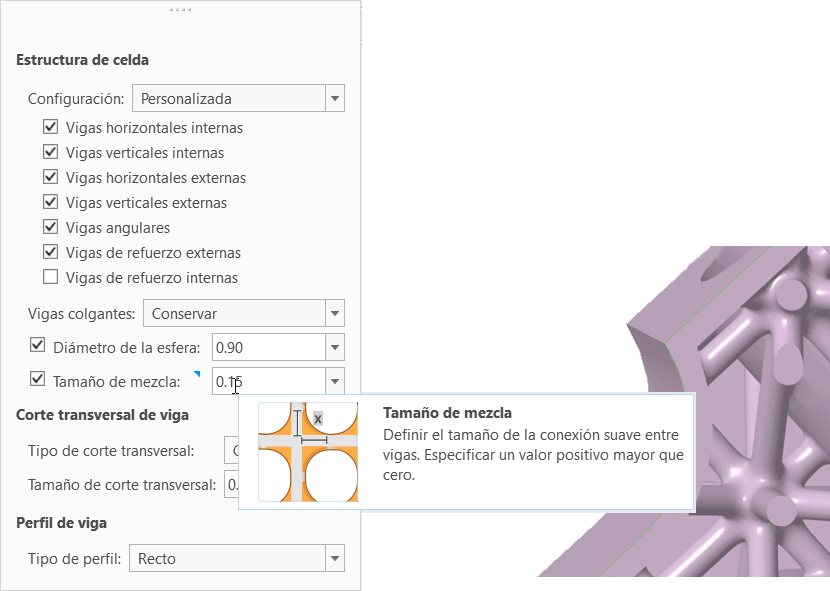

Transición suave entre vigas con celosía implícita
• La interfaz entre la celosía y la cáscara se puede mezclar.

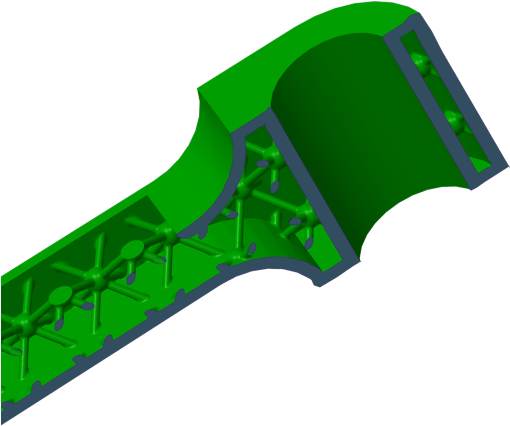

Mezcla suave entre celosía y cáscara con celosía implícita
Beneficios
Capacidad de creación de cáscara constante, capacidad de mezclar la celosía con la cáscara
Información adicional
Sugerencias:
Ninguna.
Limitaciones:
Las aristas y superficies generadas a partir de geometría implícita no se pueden utilizar como entidades de referencia para las funciones descendentes.
¿Reemplaza a funcionalidad existente?
No.
Opción de configuración asociada con esta funcionalidad:
Ninguna.
Procedimiento para crear una celosía basada en viga
