Celosía: densidad variable basada en simulación en celosía personalizada
Creo+
Ubicación en la interfaz de usuario: pulse en >
Celosía (Lattice) > >
Personalizado (Custom).
Celosía (Lattice) > > Personalizado (Custom).Vídeos
Descripción

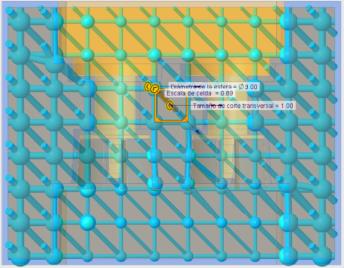

Ahora se puede crear una celosía personalizada basada en viga en la que la densidad varía en función de los resultados de una simulación. La celosía será más densa en áreas de mayor tensión, menos densa en áreas de menor tensión y la densidad varía gradualmente entre las dos.

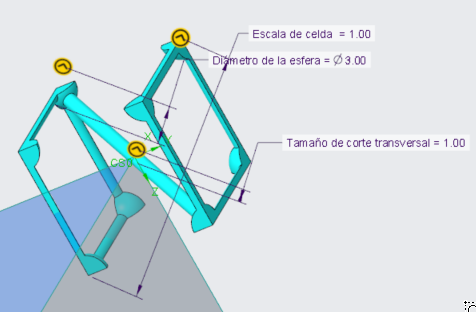

La densidad la define el tamaño del corte transversal de las vigas. Las vigas más gruesas con un tamaño de corte transversal mayor crean una densidad mayor. Cuando las vigas son más gruesas, las esferas de las vigas también se hacen más grandes.
Anteriormente, la opción de variar la densidad en función de una simulación no estaba disponible para la celosía personalizada.
La capacidad añadida soporta el siguiente proceso:

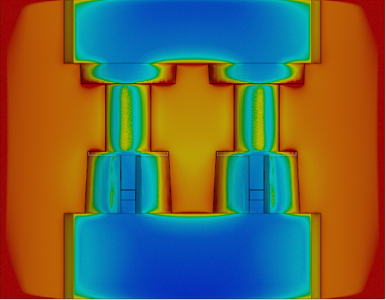

• Ejecutar una simulación en la pieza sin la celosía:
• Guardar los resultados de la simulación en un fichero:

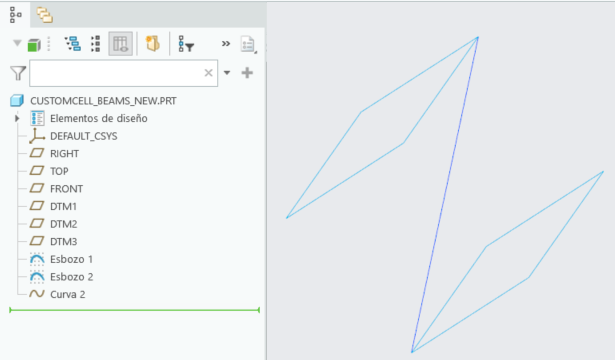

• Utilizar la celda personalizada para crear la celosía:

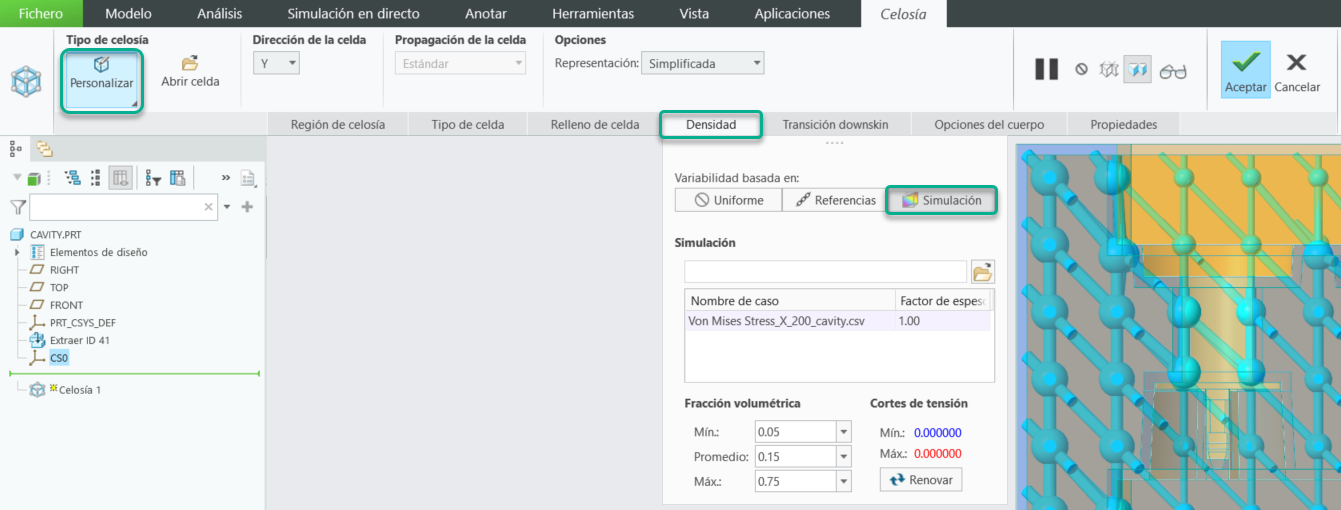

A continuación, utilizar los resultados de la simulación para crear la densidad variable. La celosía será más densa en áreas de tensión mayor y menos densa en áreas de tensión:
Beneficios
• Soporta un caso de uso adicional
• Más flexibilidad en la definición de celosías
• Mismo flujo de trabajo e interfaz de usuario de celosía
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
