Función de conexión de celosías
Creo+

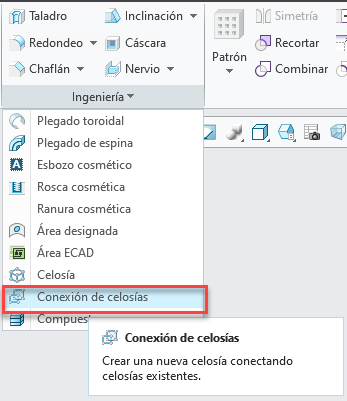

Ubicación en la interfaz de usuario: pulse en > >
Conexión de celosías (Lattice Connect).
Conexión de celosías (Lattice Connect).
Vídeos
Descripción

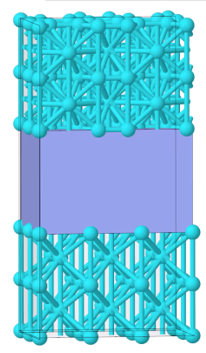

Un nuevo comando de celosía para conectar dos o más celosías independientes se ha añadido a 11. El resultado es una estructura de celosía continua.

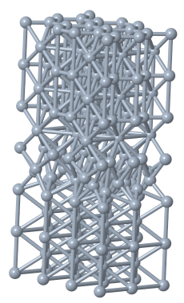

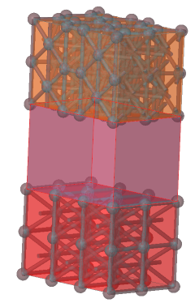

Antes  | Después  |
Se debe tener en cuenta lo siguiente para las celosías de referencia:
• Las celosías de entrada deben ser celosías de viga simplificadas.
• Las celosías de entrada pueden ser del mismo o de diferentes tipos de celda, diferentes tamaños de celda u orientaciones de celda diferentes.
• En esta primera implementación, se soporta la mayoría de las celosías de viga estándar y Voronoi estocásticas. Se añadirá soporte ampliado para más tipos y casos de uso de celosía en las próximas versiones.
Beneficios
• Más flexibilidad para crear celosías complejas
• Proceso de trabajo sencillo para crear una estructura de celosía continua.
• Se soporta dentro de la misma interfaz de usuario de celosía conocida
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | • La entrada debe ser celosías con representación simplificada • Se pretende trabajar con Voronoi: tipos de celosía de volumen interior Estos tipos de celosía no se pueden conectar: • Celosías estocásticas con vigas en superficies limitadoras • Celosías estocásticas con triangulación de Delaunay • Celosías estocásticas con cualquier variación de densidad • Celosías augéticas • Celosías con representación geométrica completa • Celosías con el tipo de propagación de celda cuasi radial o de espiguilla |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | ninguna. |
