Ejercicio 4 de simulación del modelo de Ffowcs-Williams Hawkings: Realización de la simulación
Una simulación transitoria para el modelo FWH se realiza siguiendo estos pasos.

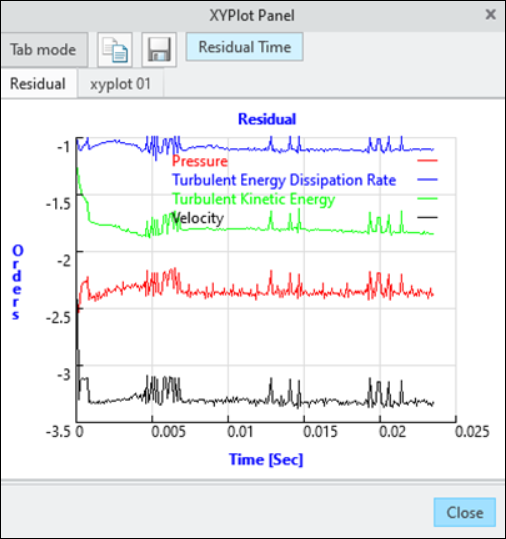

Residuales de simulación
1. En el árbol de Flow Analysis, en Física (Physics), seleccione Común (Common).
2. En el panel de propiedades, en la ficha Modelo (Model), defina los valores de las opciones que se indican a continuación:
a. Número de iteraciones (Number of Iterations): 15
b. Definición de tiempo (Time Definition): Transitorio (Transient)
c. Definición de tiempo (Time Definition): Sistema de rotación (Rotating System)
d. Número de revoluciones (Number of Revolutions): 2
e. Paso de tiempo por revoluciones (Time Steps per Revolutions): 120
f. Velocidad de rotación (Rotational Speed): 5100 rpm
g. Frecuencia con la que se guardan los resultados (Result Saving Frequency): 120
3. En el grupo Proyecto (Project), pulse en
Cargar resultados (Load Results) para cargar el resultado de estado constante. Se abre el cuadro de diálogo Abrir (Open).
Cargar resultados (Load Results) para cargar el resultado de estado constante. Se abre el cuadro de diálogo Abrir (Open).4. Seleccione el fichero PROPELLER_Project 1.sres y pulse en Abrir (Open).
5. En el grupo Ejecutar (Run), pulse en
Iniciar desde la solución (Start from Solution) para comenzar la simulación desde la solución.
Iniciar desde la solución (Start from Solution) para comenzar la simulación desde la solución.6. Pulse en
Ejecutar (Run) para comenzar la simulación.
Ejecutar (Run) para comenzar la simulación.7. Pulse en
Panel de trazados XY (XYPlot Panel) para ver los residuales de la simulación transitoria.
Panel de trazados XY (XYPlot Panel) para ver los residuales de la simulación transitoria.8. Pulse en Aceptar (OK) cuando la simulación se haya completado.
 | El criterio de convergencia por defecto es 0.1 para simulaciones transitorias. Cuando los residuales de todas las variables se reducen en 1 orden o se alcanza el número máximo de iteraciones, la simulación continúa en el siguiente paso de tiempo. |
