Ejercicio 3 de simulación del modelo de Ffowcs-Williams Hawkings: Creación de puntos de supervisión
Procedimiento para crear un punto de supervisión
1. Para crear un punto de supervisión, seleccione Puntos de monitor (Monitor Points) en el grupo Postproceso (Post-processing) de la cinta de Flow Analysis.
2. En Resultados (Results), bajo Puntos de supervisión (Monitoring Points), seleccione Point 01.
3. En el panel de propiedades, en la ficha Modelo (Model), defina los valores de las opciones que se indican a continuación:
◦ Posición (Position): -0.0225, 0.1, 0.2 meters
◦ Receptor acústico (Acoustic Receiver): Sí (Yes)
4. Para crear un punto de supervisión, seleccione Puntos de monitor (Monitor Points) en el grupo Postproceso (Post-processing) de la cinta de Flow Analysis.
5. En Resultados (Results), bajo Puntos de supervisión (Monitoring Points), seleccione Point 02.
6. En el panel de propiedades, en la ficha Modelo (Model), defina los valores de las opciones que se indican a continuación:
◦ Posición (Position): -0.0125, 0.05, 0.075 meters
◦ Receptor acústico (Acoustic Receiver): Sí (Yes)

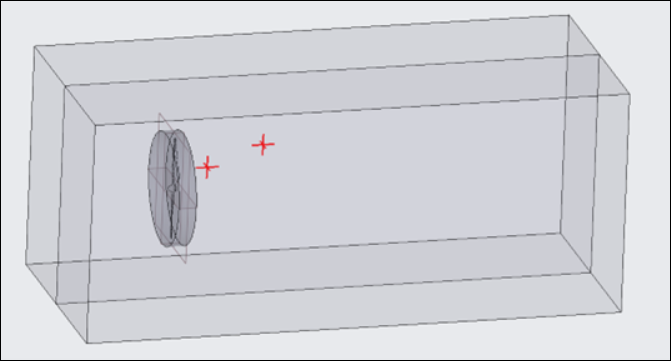

7. En el panel de funciones, pulse en Activar/Desactivar propiedades de vista (Turn on/off view properties) y seleccione Mostrar todas las superficies (Show all surfaces) de la lista. El punto de supervisión aparece tal como se muestra en la imagen.
Punto de supervisión
 | Los puntos de monitor se crean antes de la simulación para medir el nivel de presión sonora en ubicaciones específicas. |
