Ejercicio 3 de simulación del modelo de origen de banda ancha: Preparación de la malla
Generación de la malla
Malla para el dominio de fluido
1. En el árbol de Flow Analysis, seleccione Dominios (Domains).
2. En el panel de propiedades, en la ficha Malla (Mesh), para Generación de malla (Mesh Generation), seleccione Todos los volúmenes (All Volumes) para Ubicación de malla (Mesh Location).
3. Seleccione No uniforme (Nonuniform) para la lista desplegable Márgenes de la caja (Bounding Box Margins) e introduzca los valores de la siguiente manera:
a. Tamaños mínimos de lado (Minimum Side Sizes): 0.5, 0.5, 6
b. Tamaños máximos de lado (Maximum Side Sizes): 0.5, 0.5, 24
4. Introduzca los valores para la lista de generación de malla de la siguiente manera:
a. Tamaño máximo de celda (Maximum Cell Size): 0.05
b. Tamaño mínimo de celda (Minimum Cell Size): 0.00005
c. Tamaño de celda en superficies (Cell Size on Surfaces): 0.025
5. Seleccione Zona cilíndrica (Cylindrical Zone) para Crear una zona de refinamiento (Create a Refinement Zone) y especifique los siguientes parámetros para Refinamiento de la zona cilíndrica (Cylindrical Zone Refinement):
◦ Tamaño de celda (Cell Size): 0.0125
◦ Centro de círculo superior (Top Circle Center): 0, 0, -0.03 m
◦ Centro de círculo inferior (Bottom Circle Center): 0, 0, 0.03 m
◦ Radio de zona (Zone Radius): 0.14 m
6. Pulse en
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.7. En > , pulse con el botón derecho del ratón en PROPELLER_Body_1_1 y seleccione Quitar (Remove) para borrar la malla sólida del propulsor, que no es necesaria para la simulación.
8. Pulse con el botón derecho del ratón en propeller_side1, en Interfaz (Interface) en Límites generales (General Boundaries) y seleccione Separar y conectar (Separate and Connect). Se crea MGI01 en Interfaz de rejilla discrepante (Mismatched Grid Interface).
9. Pulse con el botón derecho del ratón en propeller_side2, en Interfaz (Interface) en Límites generales (General Boundaries) y seleccione Separar y conectar (Separate and Connect). Se crea MGI02 en Interfaz de rejilla discrepante (Mismatched Grid Interface).
10. Pulse con el botón derecho del ratón en propeller_top, en Interfaz (Interface) en Límites generales (General Boundaries) y seleccione Separar y conectar (Separate and Connect). Se crea MGI03 en Interfaz de rejilla discrepante (Mismatched Grid Interface).
Visualización de la malla
1. En el grupo Postproceso (Post-processing), pulse en Vista de sección (Section View). Se abre el cuadro de diálogo Propiedades de la sección 01 (Section 01 Properties). Defina los valores de las opciones, tal como se indica a continuación.
◦ Tipo (Type): Plane X
◦ Plano arbitrario (Arbitrary Plane): 0
2. Pulse en Aceptar (OK) para cerrar el cuadro de diálogo.
3. Sección 01 (Section 01) se crea en Superficies derivadas (Derived Surfaces) en Resultados (Results) del Árbol de Flow Analysis (Flow Analysis Tree).
4. Seleccione Sección 01 (Section 01). Pulse en
Mostrar (Show) para mostrar el corte transversal.

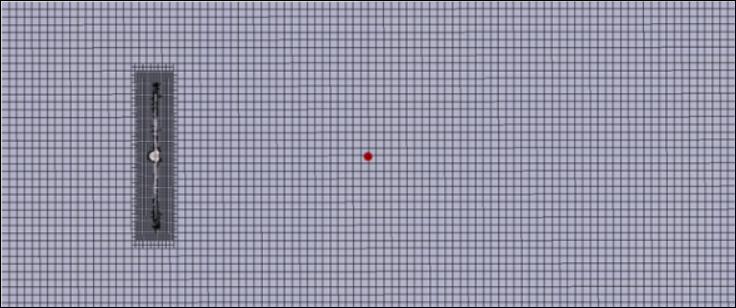

Mostrar (Show) para mostrar el corte transversal.5. En el panel de propiedades, en la ficha Ver (View), seleccione Sí (Yes) para Rejilla (Grid). La malla aparece, tal como se muestra en la figura anterior.
