Ejemplo: Estudio de transferencia de calor conjugada. Simulation Live
En el siguiente ejemplo se muestran los efectos tanto del fluido como del sólido en la transferencia de calor de una variedad de escape.

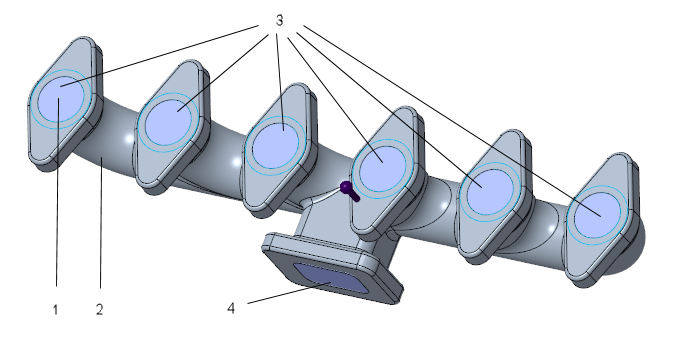

Se crea un dominio fluido interno como se muestra en la siguiente figura. Asignar aire como material del fluido.
1. Dominio del fluido: aire
2. Dominio de sólidos: acero
3. Flujo másico de entrada: 50 g/s
La temperatura de entrada es de 600 °C
4. Presión de salida: 0 N/m2
En el árbol del modelo, pulse con el botón derecho del ratón en el dominio del fluido y seleccione Aire como material del fluido. El material de la unidad de la cámara es Acero. De este modo, hay un dominio del fluido, así como un dominio de sólidos.
Asigne condiciones de límite del flujo másico de 50 g/s a cada una de las entradas de la unidad de la cámara. Asigne una temperatura de entrada de 600 °C a cada entrada.
Asigne una presión de salida de 0 N/m2 a la salida. Pulse en

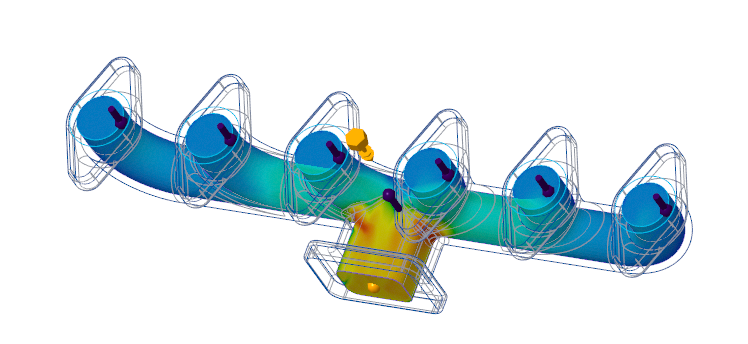

Simular (Simulate) para iniciar el estudio de simulación. En la ventana gráfica se pueden ver los resultados de la velocidad. La velocidad es mayor en la salida que en la entrada.
Simular (Simulate) para iniciar el estudio de simulación. En la ventana gráfica se pueden ver los resultados de la velocidad. La velocidad es mayor en la salida que en la entrada.

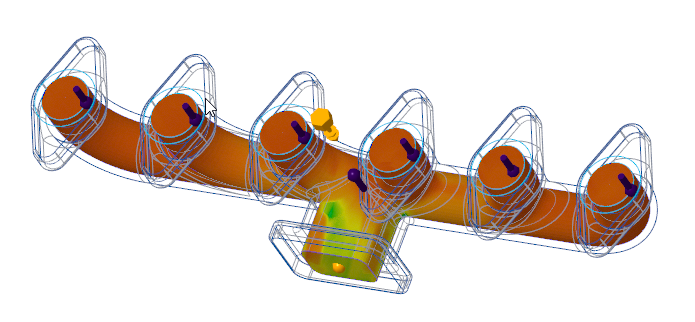

De forma similar, se cambia la cantidad de los resultados a Temperatura y se muestra el siguiente resultado en el que la temperatura es inferior en la salida.
En ambos casos, el dominio de sólidos no participa en el estudio de simulación.
Para estudiar la transferencia de calor entre los dominios de sólidos y fluidos, se puede ejecutar un estudio de transferencia de calor conjugada. Para el mismo modelo, pulse en > y seleccione la casilla Transferencia de calor conjugada (Conjugate Heat Transfer). Se crea una interfaz fluido-sólido. Esta se muestra en el árbol del modelo con el icono
. Los contactos unidos se crean automáticamente en cada interfaz sólido-fluido.
. Los contactos unidos se crean automáticamente en cada interfaz sólido-fluido.En este caso, los resultados del estudio se pueden ver tanto para el dominio sólido como para el fluido. Se puede crear una consulta de resultados de simulación o una sonda de resultados para dominios de fluido y sólido.

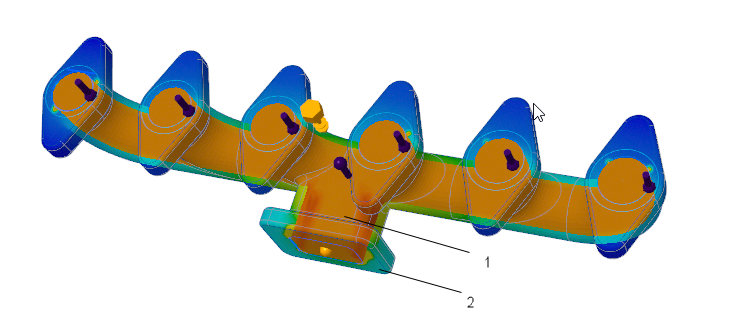

1. Resultados de temperatura para el dominio del fluido
2. Resultados de temperatura para el dominio de sólidos
