Acerca de la herramienta de revolución en el diseño de chapa
La herramienta de revolución se utiliza para crear una pared de chapa con geometría de revolución. Primero se esboza una sección de la pared y, a continuación, se gira sobre un eje esbozado o cualquier geometría lineal que se encuentre en el plano de esbozo.
Se puede especificar el espesor para una primera pared en un cuerpo cuando el cuerpo no está vinculado a la pieza. Se debe tener en cuenta que para la herramienta de revolución hay disponibles opciones adicionales específicas del diseño de chapa.
Para obtener más información sobre la herramienta de revolución, busque en el centro de ayuda.
• Esbozo de la función de revolución:

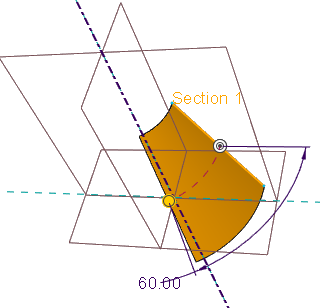

• Esbozo de revolución 60°:

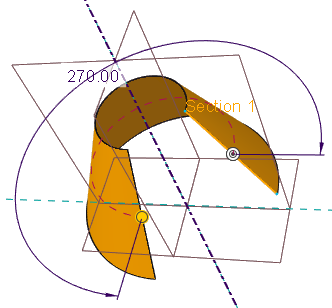

• Esbozo de revolución de 270° (se ha girado la dirección de revolución para mayor claridad):
• Esbozo de revolución hasta el plano de referencia seleccionado:

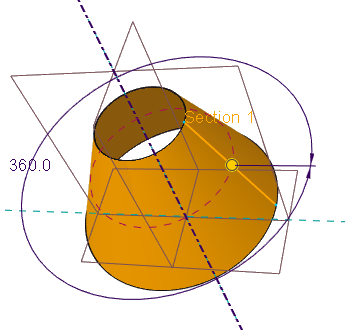

• Esbozo de revolución completa:
