Acerca de la conexión de celosías
Utilice la función de conexión de celosías para conectar dos o más celosías independientes y dar lugar a una estructura de celosía continua. Cuando se conectan celosías, se modifican las celdas cercanas al límite entre las celosías. Las celosías que se conectan deben ser de tipo de viga y pueden ser del mismo tipo, del mismo tipo con distintas propiedades, de diferentes tamaños de celda, de orientación de celda diferente o de distintos tipos.
Se debe tener en cuenta que la función de conexión de celosía se ajusta para conectar automáticamente las celdas de celosía estocástica, con la opción de volumen interior seleccionada. Aunque también puede funcionar con otros tipos de celosía basada en viga o una combinación de tipos de celda estocástica y de otras celdas basadas en viga, en esos casos la configuración por defecto se debe ajustar y validar para crear resultados viables.
Estos tipos de celosía no se pueden conectar:
• Celosías estocásticas con vigas en superficies limitadoras
• Celosías estocásticas con cualquier variación de densidad
• Celosías augéticas
• Celosías con representación geométrica completa
Sin embargo, en la salida de celosías conectadas se puede utilizar la representación geométrica completa.
• Celosías con el tipo de propagación de celda cuasi radial o de espiguilla
Las celosías deben tocarse entre sí para conectarse. Si no se están tocando, se deben añadir tejidos cerrados para rellenar la brecha.
A continuación se muestran los escenarios típicos para conectar celosías:
• Celosías que se tocan pero no se solapan.
• Celosías que se solapan.

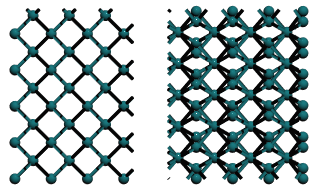

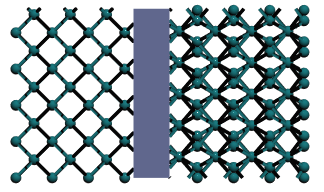

• Celosías con una brecha entre ellas. Se deben añadir tejidos cerrados para conectar las celosías. El volumen resultante debe estar cerrado.
 |
 |
 |
