Cálculo de la cantidad de LDM para terminadores
La cantidad de la lista de materiales (LDM) para los terminadores se calcula para garantizar un inventario y unos informes precisos. La lógica de cálculo está diseñada para evitar el doble recuento y para reflejar el uso real de los terminadores en jerarquías de conjuntos complejas.
La cantidad de LDM para cada terminador viene determinada por lo siguiente:
• Suma de apariciones del terminador en conectores dentro del conjunto.
• Sustracción de cantidades de LDM de cualquier terminador idéntico que haga referencia al mismo objeto de datos de cableado y que esté presente en niveles inferiores de la jerarquía del conjunto.
De este modo, se garantiza que solo se cuenten las instancias únicas y que las referencias duplicadas en los subconjuntos no inflen la LDM.
Casos de uso

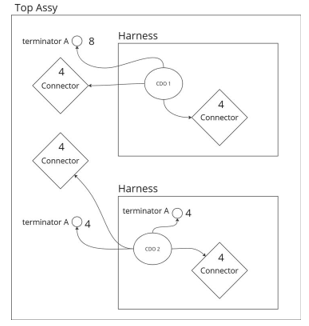

Conjunto de nivel superior
• Escenario: el conjunto superior contiene varios mazos y conectores, cada uno con terminadores.
• Cálculo: la LDM de un terminador es el número total de veces que aparece en los conectores, menos los terminadores idénticos en mazos de nivel inferior que hacen referencia al mismo objeto de datos de cableado.
• Ejemplo:
Nivel de conjunto | Apariciones de conector | Cantidad de LDM |
|---|---|---|
Conjunto superior | 16 | 16 |
Mazo de cables 1 | 0 | 0 |
Mazo de cables 2 | 4 | 4 |

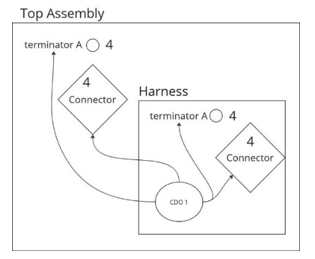

Cálculo de LDM de información de la función
• Escenario: cálculo de la LDM para un terminador específico.
• Cálculo: la LDM de información de la función es la suma de las apariciones en los conectores, menos los terminadores idénticos que hacen referencia al mismo objeto de datos de cableado en niveles inferiores.
• Ejemplo:
Ubicación | LDM de información de la función |
|---|---|
terminador A del conjunto superior | 4 |
terminador A del mazo 1 | 4 |
LDM de conjunto superior | 8 |
LDM de mazo de cables | 4 |

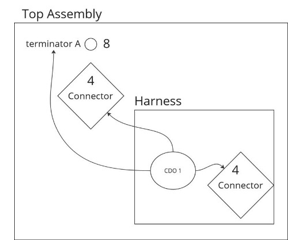

Cálculo de la LDM de arriba a abajo
• Escenario: ningún terminador idéntico en los niveles inferiores hace referencia al mismo objeto de datos de cableado.
• Cálculo: la cantidad de LDM se calcula desde el conjunto superior hasta los niveles inferiores, lo que garantiza que cada instancia única se cuente solo una vez.

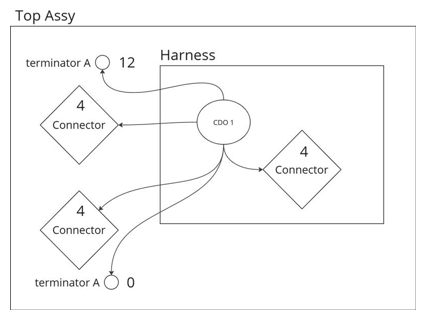

Múltiples terminadores idénticos en el mismo nivel
• Escenario: múltiples terminadores idénticos hacen referencia al mismo objeto de datos de cableado en el mismo nivel de conjunto.
• Cálculo: solo la primera instancia cuenta para la LDM; los terminadores idénticos subsiguientes en el mismo nivel muestran una cantidad de LDM de cero.
• Ejemplo:
Nivel de conjunto | Apariciones de conector | Cantidad de LDM |
|---|---|---|
Conjunto superior | 12 | 12 |
Mazo de cables | 4 | 0 |
Segunda instancia | 0 | 0 |
Escenarios que resultan en una cantidad de LDM de cero
• Si un terminador se coloca en un subconjunto o submazo en la misma jerarquía que el objeto de datos de cableado, pero no en el mismo conjunto, la cantidad de LDM es cero.
• Si un terminador hace referencia a un objeto de datos de cableado en un conjunto de mazo y el conector es externo en un conjunto de nivel superior, la cantidad de LDM es cero.
Exportación de LDM en modo mixto
• Escenario: al exportar una LDM en modo mixto.
• Comportamiento: las funciones de terminador no se mostrarán en la lista de elementos de la parte inferior. Esto es lo esperado.
