Informações do empilhamento para soldas por pontos
O empilhamento para cada instância de solda por pontos é calculado a partir da solda por pontos, ao longo de um vetor perpendicular à superfície na qual a solda por pontos se encontra e através das folhas conectadas pela instância de solda por pontos.

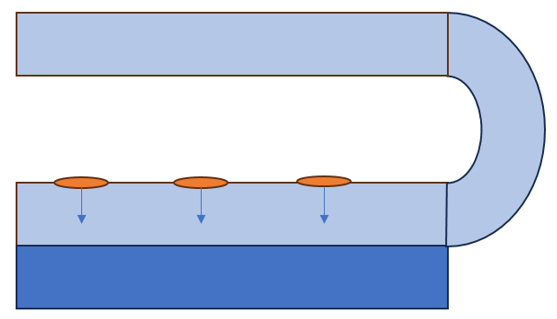

Por exemplo, um elemento de membros de junta contém dois componentes. Três instâncias de solda por pontos conectam os dois componentes:
•
— Componente 1
— Componente 1•
— Componente 2
— Componente 2•
— Elemento de membros de junta = Componente 1 + Componente 2
— Elemento de membros de junta = Componente 1 + Componente 2•
— Instância de solda por pontos
— Instância de solda por pontos•
— Vetor da instância de solda por pontos
— Vetor da instância de solda por pontosO empilhamento para cada instância de solda por pontos é calculado somente para as folhas na direção da seta.
No Creo, é possível ver informações sobre o empilhamento em cada instância de solda por pontos na janela de gráfico. Essas informações também estão incluídas no arquivo xMCF, que pode ser exportado, e elas podem ser importadas para criar os dados de juntas e prendimento. Elas são usadas para verificar se o empilhamento está de acordo com as capacidades de manufatura.
Informações do empilhamento na janela de gráfico
Quando você coloca o ponteiro sobre uma instância de solda por pontos, aparece uma dica de ferramenta que exibe as informações a seguir:
• Legenda da instância de solda por pontos
• Legenda do elemento de solda por pontos pai
• Diâmetro
• Empilhamento de JM, o número de componentes contidos no elemento de membros de junta
• Empilhamento real, o número de folhas sendo conectadas pela instância de solda por pontos
• ID da conexão, o ID da sequência de solda, a ordem em que a solda será manufaturada
• Material
Exemplo:
Um elemento de membros de junta contém três componentes. O valor para o empilhamento de JM é 3 para todas as três instâncias de solda por pontos.
 |  • Empilhamento real: 3 A instância de solda por pontos começa na folha superior e conecta três folhas • ID da conexão: 1 Esta instância de solda será manufaturada em primeiro lugar |
 |  • Empilhamento real: 2 A instância de solda por pontos começa na folha intermediária e conecta duas folhas • ID da conexão: 2 Esta instância de solda será manufaturada em segundo lugar |
 |  • Empilhamento real: 1 A instância de solda por pontos começa na folha inferior e conecta uma folha • ID da conexão: 3 Esta instância de solda será manufaturada em terceiro lugar |

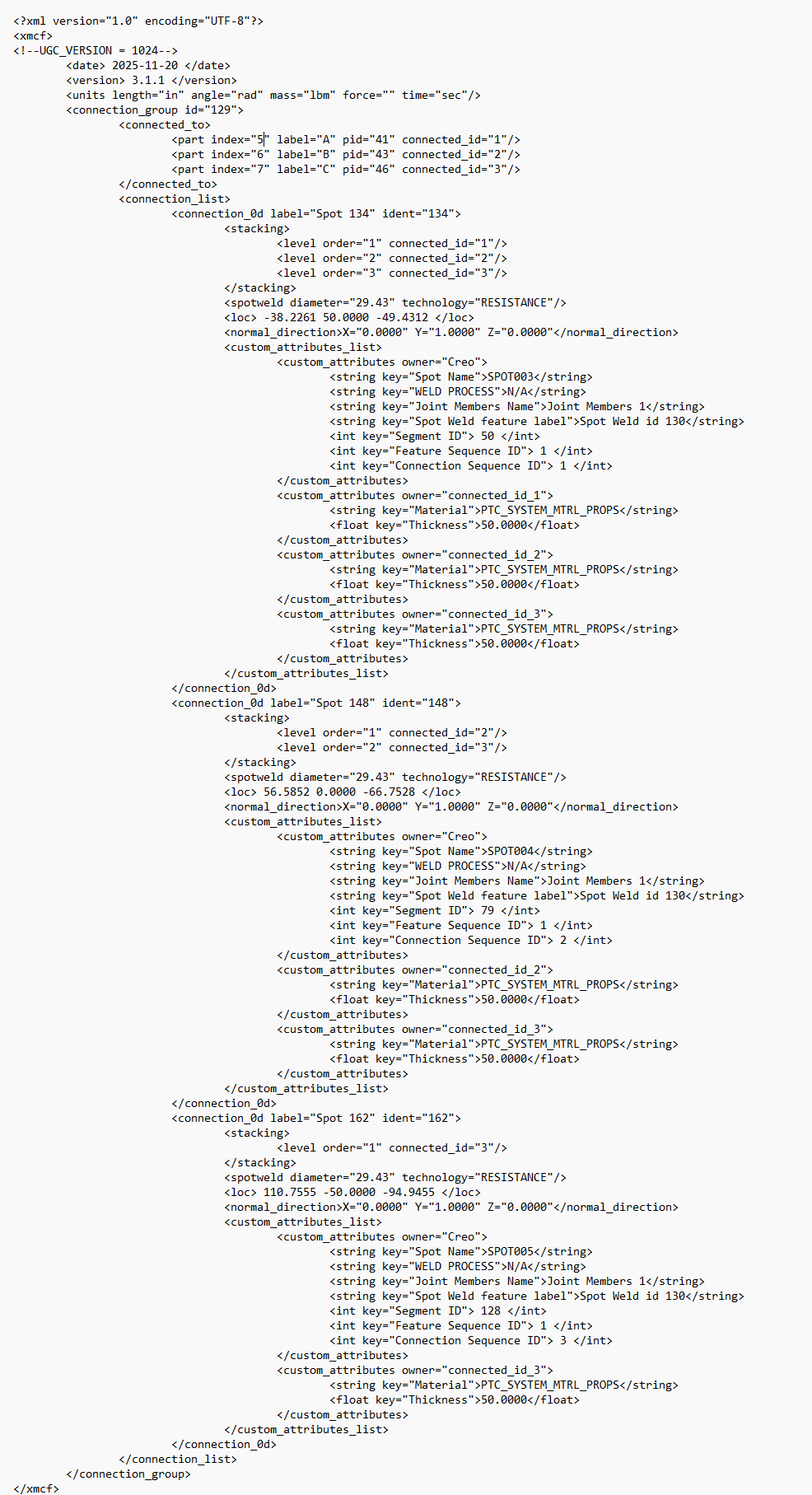

Informações do empilhamento no arquivo xMCF
As informações do empilhamento para cada instância de solda são incluídas no arquivo xMCF quando você exporta informações da solda por pontos.
Cálculo do empilhamento
O empilhamento é calculado de acordo com estas regras:
• O empilhamento é calculado somente para os componentes dentro do elemento de membros de junta referenciado.
• Quando não há um elemento de membros de junta referenciado a uma solda por pontos, o cálculo do empilhamento inclui somente os componentes no mesmo nível de montagem do elemento de solda por pontos.
• O empilhamento é calculado somente para o elemento de solda por pontos selecionado.
• Somente as folhas localizadas na direção do vetor de solda por pontos são consideradas para o cálculo do empilhamento.
