Como exportar informações de solda de ranhura e de topo
Clique em > >
Exportar para exportar informações do elemento de solda para um arquivo XML.
Exportar para exportar informações do elemento de solda para um arquivo XML.Informações de solda de ranhura ou de topo que são exportadas
Para soldas de ranhura ou de topo, os elementos a seguir são exportados:
• data — Elemento de nível superior.
Contém os atributos a seguir:
weld_features_count — Número de elementos de soldagem para os quais as informações são exportadas.
length_units — Unidades usadas para comprimento no modelo.
mass_units — Unidades usadas para massa no modelo.
◦ weld_item — Contém informações de elemento de solda, parâmetros e segmento.
Contém os atributos a seguir:
sequence_id — ID da sequência do elemento.
feature_name — Nome do elemento.
weld_type — Tipo de solda: ortogonal, de ranhura, de tampão, em abertura ou por pontos.
weld_sub_type — Tipo de solda de ranhura: quadrada, chanfro e assim por diante.
note — Nota especificada na aba Símbolo do elemento.
weight — Massa calculada do elemento de solda.
weld_material — Material atribuído
weld_geometry — Representação geométrica: sólido, superfície ou representação leve.
trajectory_type — Tipo de trajetória: automática ou manual.
▪ feature_parameters — Lista de parâmetros de elemento e seus valores.
▪ weld_segment — Informações de referência e trajetória para a junta soldada. Procura informações na ordem a seguir:
a. Trajetória automática.
b. Trajetória leve manual (definida pelo usuário), se a trajetória automática não for encontrada. Para trajetória manual, quebra a cadeia em segmentos de linha, arco ou curva e relata informações de ponto inicial, ponto intermediário e ponto final desses segmentos.
c. Quando a trajetória automática ou manual não é detectada, são relatados dados insuficientes.
Contém os atributos a seguir:
type — Tipo de segmento: linha, arco ou curva.
id — ID do segmento.
length — Comprimento do segmento.
weight — Peso do segmento.
▪ references — Contém as referências de lado para a junta.
▪ side1 — Contém informações sobre as referências do lado 1 para a junta.
Contém os atributos a seguir:
context_model — Nome do modelo no qual o elemento foi criado.
path_id — Caminho para a peça (top_id/sub_id/part_id).
path_name — Caminho para a peça por IDs (top_id/sub_id/part_id).
welded_model — Nome do modelo ao qual as referências pertencem.
body_id — ID do corpo.
type — Tipo de geometria da geometria referenciada.
id — ID da geometria referenciada.
▪ side2 — Contém informações sobre as referências do lado 2 para a junta. Os atributos são os mesmos que os de side1.
▪ start_point — Contém informações sobre o ponto inicial.
Contém os atributos a seguir:
x — Valor do ponto inicial ao longo do eixo x com relação ao sistema de coordenadas default.
y — Valor do ponto inicial ao longo do eixo y com relação ao sistema de coordenadas default.
z — Valor do ponto inicial ao longo do eixo z com relação ao sistema de coordenadas default.
▪ angle_vector — Vetor de ângulo da solda feita no ponto inicial, com relação ao sistema de coordenadas default.
▪ shape — Forma da solda no ponto inicial.
Contém os atributos a seguir:
calc_x_sec_area — Valor da área da seção cruzada.
weld_size — Tamanho real da solda.
root_open — Abertura de raiz real.
groove_angle — Ângulo de ranhura real.
prep_depth — Profundidade de preparação real .
▪ mid_point — Contém informações sobre o ponto intermediário.
Contém os atributos a seguir:
x — Valor do ponto intermediário ao longo do eixo x com relação ao sistema de coordenadas default.
y — Valor do ponto intermediário ao longo do eixo y com relação ao sistema de coordenadas default.
z — Valor do ponto intermediário ao longo do eixo z com relação ao sistema de coordenadas default.
▪ angle_vector — Vetor de ângulo da solda feita no ponto intermediário, com relação ao sistema de coordenadas default.
▪ shape — Forma da solda no ponto intermediário.
Contém os atributos a seguir:
calc_x_sec_area — Valor da área da seção cruzada.
weld_size — Tamanho real da solda.
root_open — Abertura de raiz real.
groove_angle — Ângulo de ranhura real.
prep_depth — Profundidade de preparação real .
▪ end_point — Contém informações sobre o ponto final.
Contém os atributos a seguir:
x — Valor do ponto final ao longo do eixo x com relação ao sistema de coordenadas default.
y — Valor do ponto final ao longo do eixo y com relação ao sistema de coordenadas default.
z — Valor do ponto final ao longo do eixo z com relação ao sistema de coordenadas default.
▪ angle_vector — Vetor de ângulo da solda feita no ponto final, com relação ao sistema de coordenadas default.
▪ shape — Forma da solda no ponto final.
Contém os atributos a seguir:
calc_x_sec_area — Valor da área da seção cruzada.
weld_size — Tamanho real da solda.
root_open — Abertura de raiz real.
groove_angle — Ângulo de ranhura real.
prep_depth — Profundidade de preparação real .

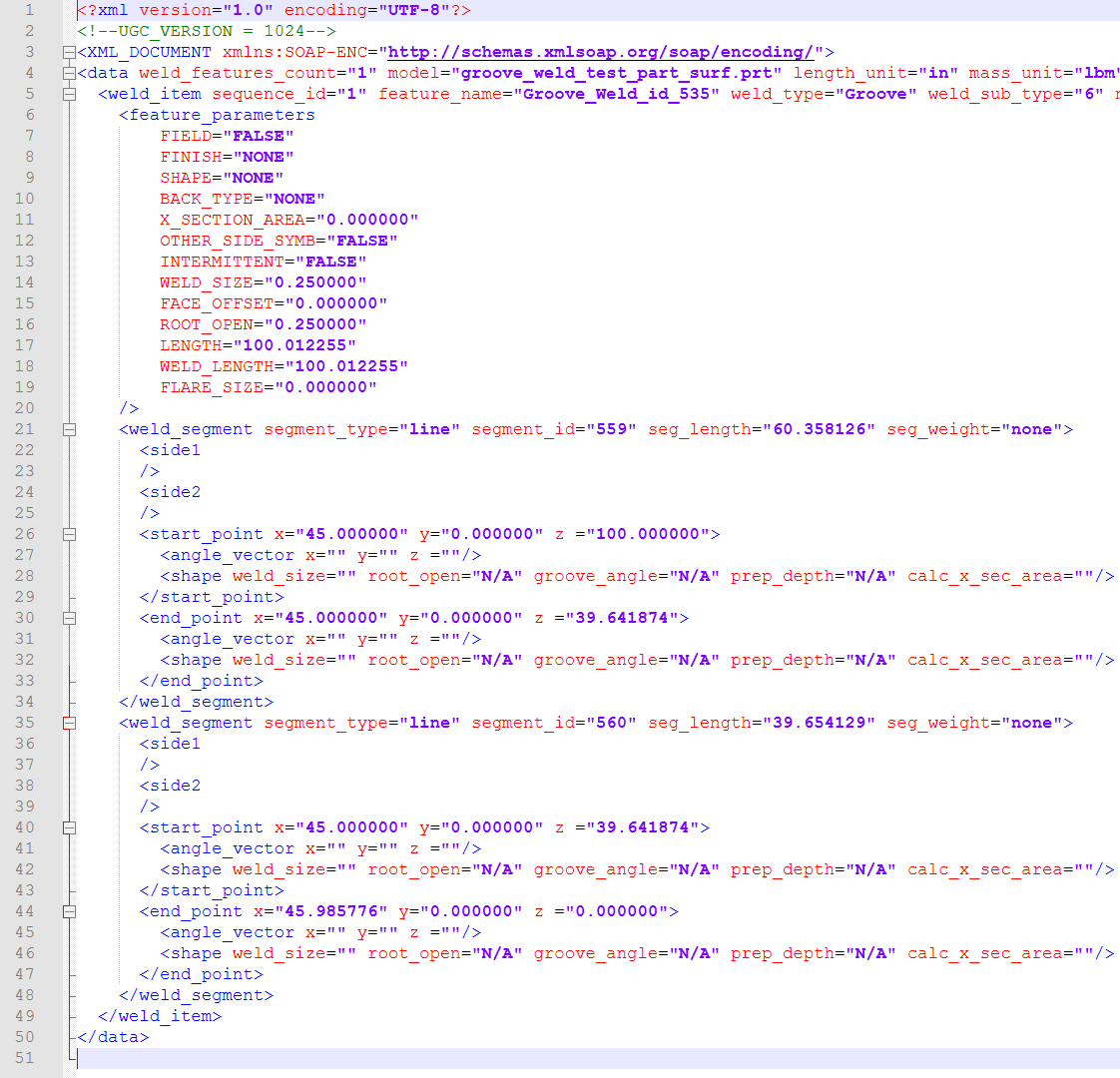

Arquivo XML para soldas de ranhura ou de topo
