Exemplo: solda de tampão ou abertura
Quando você define uma solda de tampão ou em abertura, você primeiro define um plano de base. Em seguida, você seleciona superfícies laterais ou contornos para definir a segunda referência. Os exemplos a seguir mostram uma solda em abertura definida usando um plano de base e superfícies laterais.
• Solda de superfície com
valor de profundidade especificado
valor de profundidade especificadoA profundidade da solda é medida em relação ao plano de base.
1. Plano de base
2. Superfícies laterais da solda em abertura
3. Face da solda
4. Profundidade da solda medida do plano de base
A próxima figura mostra uma seção cruzada da solda.
• Solda de superfície que
interseciona todas as superfícies
interseciona todas as superfícies

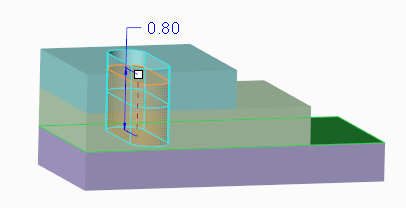

• Solda sólida com valor de profundidade especificado
valor de profundidade especificadoA profundidade da solda é medida em relação ao plano de base.

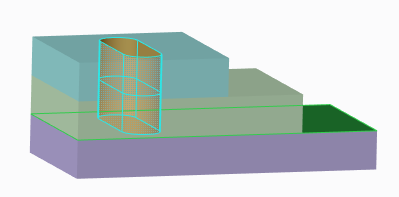

• Solda sólida que interseciona todas as superfícies
interseciona todas as superfícies
