◦ Coletor Geometria — Coleta corpos, incluindo corpos que contenham reticulados simplificados ou homogeneizados, coberturas, facetas ou curvas para deformar.

◦ Coletor Direção — Coleta um plano de datum ou sistema de coordenadas para definir a direção da deformação.

◦ Coletor Lombada — Coleta uma cadeia de curvas ou arestas que você manipula para definir a deformação.

◦ Lista Alvo — Seleciona o método de deformação.

▪ Por arrasto — Arrasta pontos da lombada para deformar a geometria.

▪ Por referência — Deforma a lombada para estar em conformidade com uma curva alvo.

▪ Coletor Por referência — Coleta uma cadeia de curvas ou arestas alvo para representar a deformação desejada da lombada.

◦ Coletor Geometria — Coleta corpos, incluindo corpos que contenham reticulados simplificados ou homogeneizados, coberturas, facetas ou curvas para deformar.

◦ Caixa de seleçãoOcultar original— Oculta a geometria da entidade original na deformação.

◦ Caixa de seleçãoCopiar original—Copia a entidade original na deformação depois que você a tiver completado.

◦ Caixa de seleçãoCopiar aparências — Copia a aparência da geometria de origem para a geometria alvo. Disponível quando Copiar original é selecionada.

◦ Caixa de seleçãoManter tangência — Preserva as conexões de tangência existentes entre superfícies quando possível. Não preserva a tangência entre curvas. Essa opção pode aumentar o tempo de regeneração do modelo.

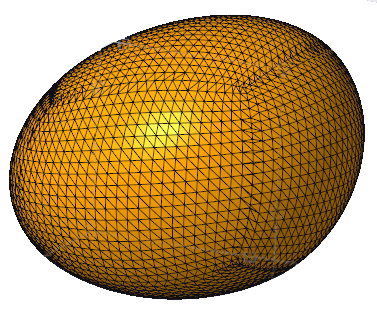

◦ Caixa de seleção Visualização da faceta — Exibe uma visualização da geometria deformada usando a triangulação.

▪ Botão deslizante de visualização da faceta — Aumenta ou diminui a qualidade da visualização.

▪ Caixa de visualização da faceta — Especifica um valor de qualidade de visualização entre 0 e 100.

▪ Superfícies complexas — Pode resultar em desempenho mais rápido.

▪ Corpo contendo reticulados simplificados ou homogeneizados — Pode resultar em desempenho mais lento.

◦ Coletor Direção — Coleta um plano de datum ou sistema de coordenadas para definir a direção da deformação.

◦ Coletor Lombada — Coleta uma cadeia de curvas ou arestas que você manipula para definir a deformação.

▪ Botão Detalhes — Abre a caixa de diálogo Cadeia para ajudá-lo a selecionar curvas ou arestas.

◦ Coletor Curva alvo — Coleta uma cadeia de curvas ou arestas alvo para representar a deformação desejada da lombada.

▪ Botão Detalhes — Abre a caixa de diálogo Cadeia para ajudá-lo a selecionar curvas ou arestas.

◦ Lista de deformação — Lista cada procedimento de deformação dentro do elemento de deformação atual.

◦ Lista de Ponto — Define o comportamento de pontos selecionados.

▪ Livre – Os pontos se movem livremente.

▪ H/V (Ctrl+Alt) — Os pontos se movem somente em uma direção horizontal ou vertical.

▪ Normal (Alt) — Os pontos se movem normal para a face ou plano selecionado.

◦ Lista de Tangente — Especifica o comportamento de uma tangente ao arrastá-la.

▪ Livre — A tangente se move livremente.

▪ Comprimento (Alt) — Somente o comprimento da tangente muda.

▪ Ângulo (Ctrl+Alt) —·Somente o ângulo tangente muda.

◦ Caixa Dimensionar — Define um valor de deslocamento para o ponto de controle.

▪ Define Início e Final da caixa de seleção na primeira e segunda direções normal para a lombada como uma porcentagem da caixa de seleção original (quando o método de tamanho da caixa de seleção é Proporcional).

▪ Define o Início e o Final da caixa de seleção na primeira e segunda direções normal para a lombada como um valor (quando o método de tamanho da caixa de seleção é Absoluto).

▪ Define o Ajuste de início e Ajuste de extremidade da caixa de seleção na primeira e segunda direções normal para a lombada como um valor de ajuste do início ou final da caixa de seleção (quando o método de tamanho da caixa de seleção é Ajuste).

▪ Define o Início e o Final do radial da caixa de seleção para a lombada em uma direção e a uma profundidade na segunda, como uma porcentagem da caixa de seleção original (quando o método de tamanho da caixa de seleção é Proporcional).

▪ Define o Início e o Final do radial da caixa de seleção para a lombada em uma direção e a uma profundidade na segunda, como um valor (quando o método de tamanho da caixa de seleção é Absoluto).

▪ Define o Ajuste de início e Ajuste de extremidade do radial da caixa de seleção para a lombada em uma direção e a uma profundidade na segunda, como um ajuste de valor de início ou final da caixa de seleção (quando o método de tamanho da caixa de seleção Ajuste).

▪ Define o Início e o Final da caixa de seleção ao longo da lombada como porcentagem da caixa de seleção original (quando o método de tamanho de caixa de seleção é Proporcional).

▪ Define o Início e o Comprimento da caixa de seleção ao longo da lombada como um valor (quando o método de tamanho da caixa de seleção é Absoluto).

▪ Define o Ajuste de início e o Ajuste de extremidade da caixa de seleção ao longo da lombada como valor de ajuste do início ou final da caixa de seleção (quando o método de tamanho da caixa de seleção é Ajuste).

◦ Lista deTamanho da caixa de seleção — Define o método usado para determinar o tamanho de caixa de seleção.

▪ Absoluta — Define o tamanho da caixa de seleção usando dimensões absolutas.

▪ Ajuste— Define o tamanho da caixa de seleção usando distância a partir do início ou do fim da caixa de seleção.

▪ Proporcional— Define o tamanho da caixa de seleção como uma porcentagem relativa ao original.

◦ Reverter— Reverte a caixa de seleção para o tamanho e o local default.

◦ CaixaNome — Define um nome para um elemento de deformação.

• Coletor de geometrias— Ativa o coletor Geometria.

• Coletor de direções— Ativa o coletor Direção.

• Coletor de lombadas — Ativa o coletor de Lombada.

• Coletor de referências de lombada alvo — Ativa o coletor Alvo.

• Desativar coletor — Desativa o coletor selecionado.

• Esvaziar — Remove os dados do coletor selecionado.

• Manter tangência — Preserva as conexões de tangência existentes entre superfícies quando possível. Não preserva a tangência entre curvas. Essa opção pode aumentar o tempo de regeneração do modelo.

• Transformar — Ativa o tipo de deformação de transformação.

• Deformar — Ativa o tipo de deformação de deformação.

• Lombada — Ativa o tipo de deformação de lombada.

• Estirar — Ativa o tipo de deformação de estiramento.

• Dobrar — Ativa o tipo de deformação de dobra.

• Torção — Ativa o tipo de deformação de torção.

• Esculpir — Ativa o tipo de deformação de escultura.

• Estender até — Estende a lombada ou curva alvo até a referência selecionada.

• Cortar em — Recorta a lombada ou curva alvo na referência selecionada.
