Sobre espelhamento de elementos de malha e formas
É possível criar geometria de estilo livre simétrica espelhando elementos de malha e formas sobre um plano de datum.

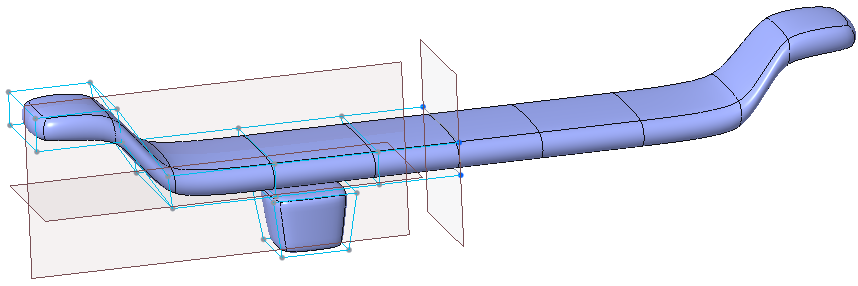

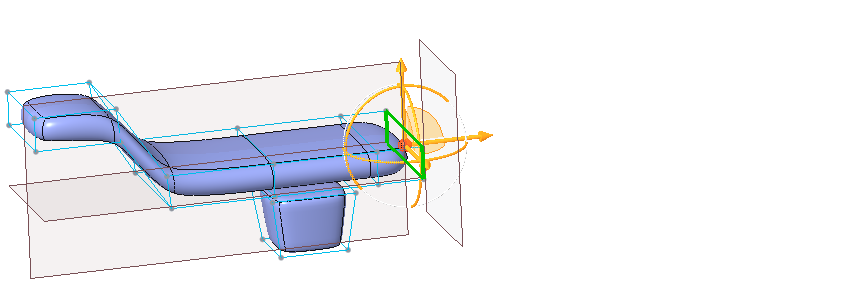

• Espelhando elementos de malha — É possível selecionar uma face e projetá-la em um plano de espelhamento, como exibido no gráfico a seguir:
 |
 |

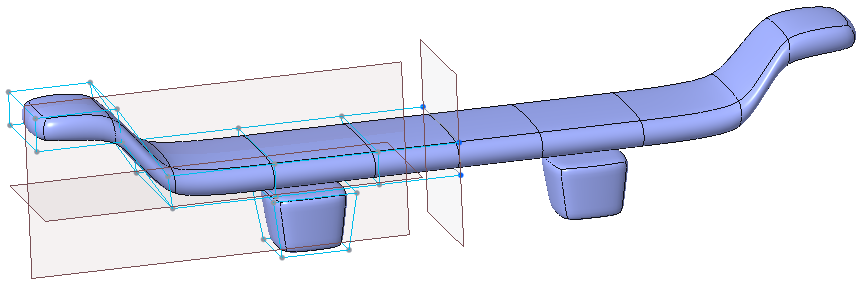

• Espelhando formas — Também é possível selecionar a forma inteira e criar uma nova forma em uma posição espelhada, como exibido no gráfico a seguir:
 |
 |
 |
Para cada forma, é possível criar somente uma forma espelhada.
|
Por padrão, a malha de controle espelhada não é exibida na janela de gráficos e é dependente da malha original. Alterações à geometria original serão automaticamente refletidas na geometria espelhada.
Clique em
Dependente para ativar ou desativar o modo dependente. Ao desativar o modo dependente, a malha de controle espelhada é exibida. As partes da malha modificadas ainda podem ser definidas como dependentes da malha original. Partes da malha que foram alteradas desde que se tornaram independentes não podem ficar dependentes novamente.
Dependente para ativar ou desativar o modo dependente. Ao desativar o modo dependente, a malha de controle espelhada é exibida. As partes da malha modificadas ainda podem ser definidas como dependentes da malha original. Partes da malha que foram alteradas desde que se tornaram independentes não podem ficar dependentes novamente.Clique em Quebrar dependência para converter a forma espelhada em forma regular, mantendo a estrutura de malha. A conexão entre a forma original e a forma espelhada é quebrada permanentemente.
Você não pode espelhar elementos de malha nos seguintes casos:
• Selecione a malha inteira para espelhamento.
• Faces selecionadas compartilham as arestas de uma face não selecionada.
• As arestas selecionadas compartilham a mesma face não selecionada.
• As arestas selecionadas compartilham a mesma aresta não selecionada.
• Um vértice das arestas ou faces selecionadas é alinhado a outro plano.
Você também pode espelhar a malha que tenha arestas alinhadas à geometria externa no plano de datum de referência. A geometria de referência é espelhada nestes casos para manter a forma das arestas alinhadas. A referência espelhada aparece como uma curva fantasma e atualiza da seguinte forma:
• Se a geometria espelhada é independente, a curva fantasma funciona como uma referência para mover os vértices das arestas ao longo da lateral espelhada.
• Se você desvincular as arestas alinhadas quando a aresta espelhada for dependente, a curva fantasma será removida.
• Para referências faltantes ou com falha, a curva fantasma esteja oculto.
