Escorregamento/Simetria — Creo Simulation Live
Uma condição de limite de escorregamento/simetria pode ser aplicada a superfícies, conjuntos de superfícies ou uma peça ou corpo inteiro em um estudo de simulação de fluido. Quando o escorregamento/simetria é aplicado a uma parede, há um fluxo de fluido ao longo da parede sem atrito, em vez de o fluxo parar na parede.
Como definir uma condição de limite de escorregamento/simetria
1. Clique em
Escorregamento/Simetria. A caixa de diálogo Escorregamento/Simetria é aberta.
Escorregamento/Simetria. A caixa de diálogo Escorregamento/Simetria é aberta.2. Selecione as superfícies às quais você deseja aplicar escorregamento/simetria. As superfícies selecionadas são exibidas no coletor Superfícies.
Clique com o botão direito e selecione Apagar ou Apagar tudo para remover uma ou mais superfícies do coletor Superfícies.
3. Clique em OK para criar uma condição de limite de escorregamento/simetria.
Exemplo: Condição de limite de escorregamento/simetria

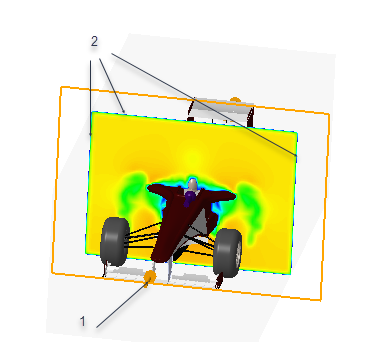

O exemplo a seguir mostra um carro de corrida em um túnel de vento. A velocidade de entrada é -30 m/s ao longo do eixo Z. Se o escorregamento/simetria não for aplicado às duas paredes paralelas e à parede superior do compartimento, a velocidade de fluxo será 0 nas paredes, conforme exibido na figura. A linha azul indica uma velocidade de valor zero, pois o solver trata as paredes do compartimento como geometria sólida.
1. A velocidade de fluxo de entrada é –30 m/s ao longo do eixo Z
2. Velocidade=0 nas paredes sem escorregamento/simetria aplicado às paredes
 | Nesse exemplo, as extensões do túnel de vento nas direções X e Y foram reduzidas para fins de demonstração. Na prática, a seção cruzada recomendada é um pouco maior que o objeto que está sendo estudado. |
Usando o mesmo exemplo, é possível aplicar o escorregamento/simetria ao longo das duas paredes laterais paralelas e na parede superior do compartimento para causar um fluxo de fluido ao longo das paredes de limite.
1. A velocidade de entrada é -30 m/s
2. Escorregamento/Simetria aplicado às duas paredes laterais paralelas e à parede superior do compartimento

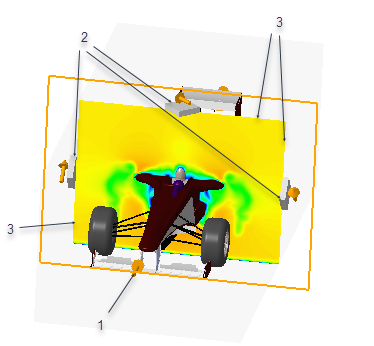

Nesse caso, a velocidade de fluxo nas paredes de limite não é zero.
1. A velocidade de fluxo de entrada é -30 m/s ao longo do eixo Z
2. Escorregamento/Simetria aplicado às duas paredes laterais paralelas e à parede superior do compartimento
3. A velocidade de fluxo nas paredes de limite não é zero
