Exemplo: Remover geometria interna
Ao criar um domínio de fluido para um modelo, usando qualquer método que não seja o do elemento de Volume de compartimento, é possível executar um estudo no qual a geometria que se encontra dentro do domínio de fluido pode ser cortada do domínio de fluido. Esta é uma operação de subtração booleana de nível de solver.
O exemplo a seguir exibe um tubo juntado com duas entradas e uma saída. O domínio de fluido é o volume interno do tubo e contém um mecanismo de válvula. É possível estudar o comportamento do fluxo com e sem a válvula e com orientações diferentes da válvula, sem precisar criar um novo domínio de fluido todas as vezes.

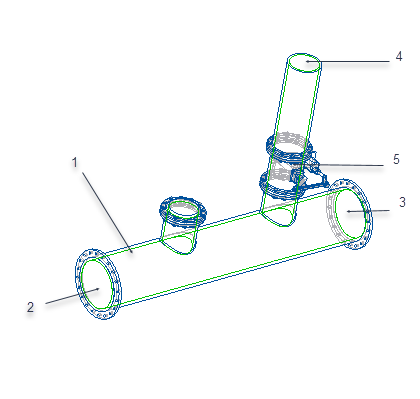

 1. Domínio de fluido (o contorno verde indica a extensão do domínio) 2. Entrada 1 3. Entrada 2 4. Saída 5. Válvula contida pelo domínio de fluido |

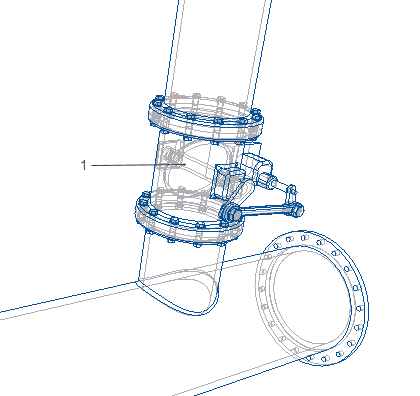

 1. mecanismo de válvula contido dentro do domínio de fluido |
Para ver os resultados do fluxo com a geometria de válvula presente ou removida, selecione o domínio de fluido na árvore de simulação. Clique com o botão direito e marque ou desmarque a caixa de seleção Remover geometria interna. Por default, a caixa de seleção é desmarcada e a geometria de válvula não é subtraída do domínio de fluido.
|

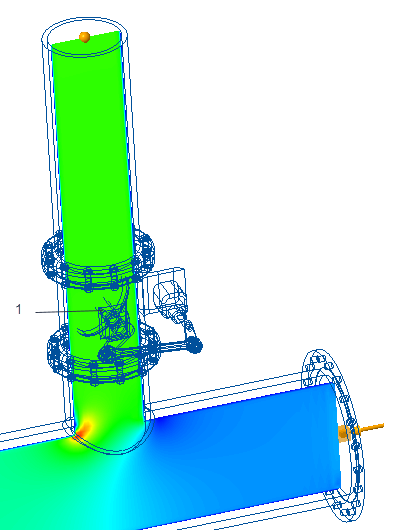

Resultados com a caixa de seleção Remover geometria interna desmarcada
|
Resultados com a caixa de seleção Remover geometria interna marcada
|
 1. Neste caso, o volume de válvula não é cortado do domínio de fluido. |
 1. Neste caso, o volume de válvula é cortado (subtração booleana) do domínio de fluido. |
