Exibindo linhas de fluxo nos resultados de um estudo do Creo Simulation Live
Linhas de fluxo são uma família de curvas que exibem a direção na qual um elemento de fluido sem massa é deslocado em qualquer ponto no tempo. As linhas de fluxo estão disponíveis somente para resultados de fluido e são criadas para cada entrada no modelo.
Como exibir linhas de fluxo nos resultados
Clique em
Linhas de fluxo. As linhas de fluxo são criadas para cada entrada no modelo.
Linhas de fluxo. As linhas de fluxo são criadas para cada entrada no modelo.
Adicionando linhas de fluxo
1. Clique em Linhas de fluxo para ativar a exibição de linhas de fluxo.
Linhas de fluxo para ativar a exibição de linhas de fluxo.2. Clique com o botão direito em qualquer lugar na janela de gráfico e selecione Adicionar linha de fluxo. Uma nova linha de fluxo é criada na posição default.
Para criar um novo conjunto de linhas de fluxo na mesma posição que um conjunto existente, faça o seguinte:
a. Certifique-se de selecionar Objetos de resultado para o filtro de seleção na parte inferior direita da janela de gráfico.
b. Selecione uma linha de fluxo no modelo. Clique com o botão direito e selecione Adicionar linha de fluxo. Um novo conjunto de linhas de fluxo é criado na mesma posição que o conjunto de linhas de fluxo selecionado.
Redimensionando linhas de fluxo
Um emissor de linhas de fluxo decide a posição a partir da qual a linha de fluxo se origina, bem como o caminho default que ela descreve. É possível mudar a forma, o tamanho, a posição e a orientação de um emissor de linhas de fluxo.
Para redimensionar um emissor de linhas de fluxo, execute os passos a seguir:
1. Clique em Opções de exibição e, em seguida, clique na seta ao lado de Linhas de fluxo. Clique em Opções de linhas de fluxo para abrir a caixa de diálogo Opções de animação. Certifique-se de que
não seja pressionado, para que as mudanças feitas somente sejam aplicáveis ao conjunto selecionado de linhas de fluxo. Por default, esse botão é pressionado e as mudanças feitas são aplicadas a todos os conjuntos de linhas de fluxo.
não seja pressionado, para que as mudanças feitas somente sejam aplicáveis ao conjunto selecionado de linhas de fluxo. Por default, esse botão é pressionado e as mudanças feitas são aplicadas a todos os conjuntos de linhas de fluxo.2. Certifique-se de selecionar Objetos de resultado para o filtro de seleção na parte inferior direita da janela de gráfico.
3. Clique na elipse que indica o emissor de linhas de fluxo. As alças que podem ser usadas para redimensionar o emissor aparecem na elipse.

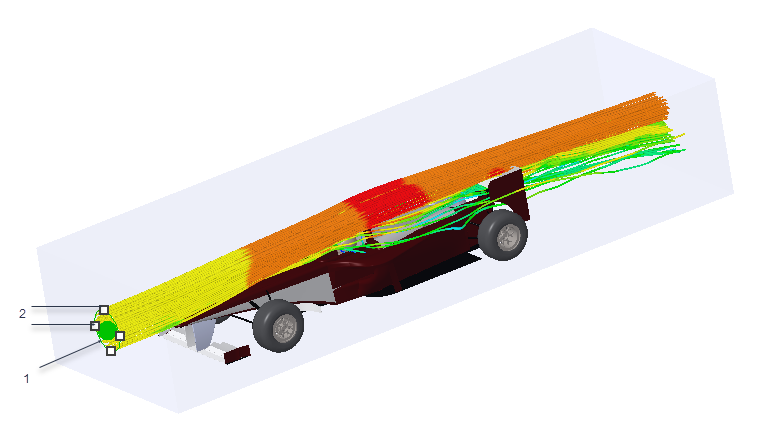

1. Elipse que indica a linha de fluxo
2. Alças de redimensionamento
4. Mantenha pressionada a tecla SHIFT e arraste qualquer uma das alças de redimensionamento. O emissor é redimensionado ao longo de todas as alças.

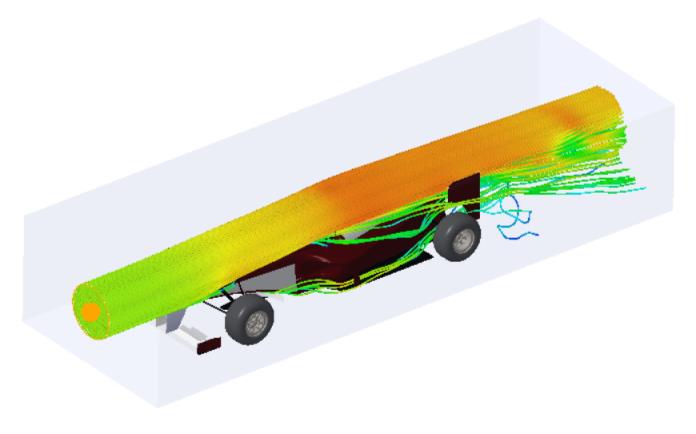

No exemplo a seguir, o emissor de linhas de fluxo é maior e tem uma forma circular.

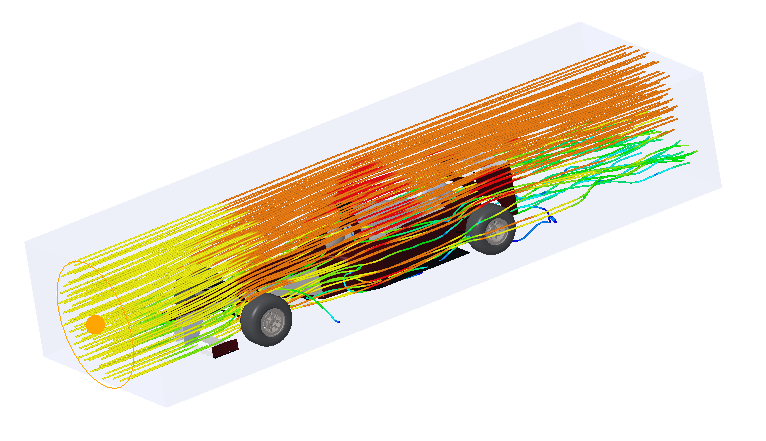

1. Emissor redimensionado e com nova forma

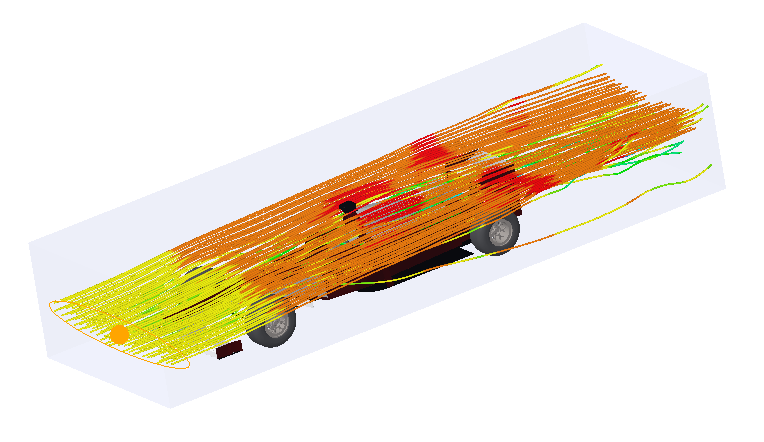

Se você arrastar qualquer uma das alças de redimensionamento, o emissor será redimensionado e terá sua forma mudada ao longo de um eixo por vez. Na figura a seguir, a alça é arrastada sem manter pressionada a tecla SHIFT. Observe a forma elíptica do emissor.
Como reposicionar um emissor de linhas de fluxo
1. Clique na esfera que indica o emissor de linhas de fluxo. Um arrastador aparece.

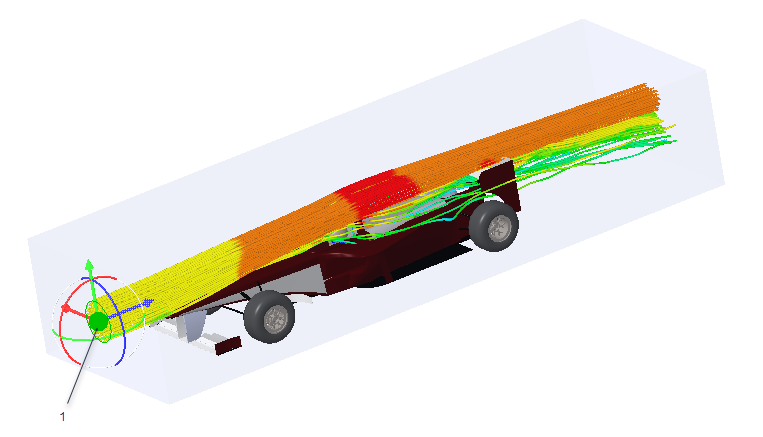

1. Use alças para reposicionar a linha de fluxo
2. Use as alças linear ou de arco para reposicionar a linha de fluxo. Neste exemplo, uma linha de fluxo é movida na direção Y positiva, enquanto a outra é movida na direção Y negativa.
Apagando linhas de fluxo
1. Para apagar um conjunto específico de linhas de fluxo:
a. Certifique-se de selecionar Objetos de resultado para o filtro de seleção na parte inferior direita da janela de gráfico.
b. Selecione uma linha de fluxo no modelo. Clique com o botão direito e selecione Apagar linha de fluxo para apagar o conjunto selecionado de linhas de fluxo.
2. Para apagar todas as linhas de fluxo na exibição, clique com o botão direito em qualquer lugar na janela de gráfico e selecione Apagar todas as linhas de fluxo.
 | Para apagar todas as linhas de fluxo, não é necessário selecionar Objetos fluidos para o filtro de seleção. |
