Fechamento de vazamento (SEALS)
SEALS, que significa Super-Efficient Automatic Leakage Stopper, encontra e fecha caminhos de vazamento de malha entre os volumes interno e externo. O processo básico consiste em usar a capacidade de criação de malha exterior do gerador de malha geral para criar, inicialmente, uma malha que inclui os volumes interno e externo. Em seguida, o SEALS é usado para detectar quaisquer vazamentos, nos quais a malha de fluido entra em regiões não intencionais e, em seguida, fecha as brechas.
Em alguns casos, a detecção de vazamentos pode ser um desafio usando as capacidades padrão com base em CAD. Nesses casos, esse elemento mostra-se altamente eficaz, automatizando o processo de detecção, reduzindo assim o esforço manual, economizando tempo significativamente e simplificando o reparo CAD. Ele identifica e veda todas as brechas com um único clique, permitindo a extração do domínio de fluido e a separação de volumes interno e externo de acordo com os requisitos do usuário. Depois que os vazamentos são fechados, a mesma malha pode ser usada para a simulação, eliminando a necessidade de recriação da malha. Uma descrição dos controles disponíveis para essa capacidade é fornecida em Elementos de fechamento de vazamento (SEALS), mas primeiramente, é exibido um exemplo para ilustrar um uso típico do SEALS.
Ilustração dos elementos do SEALS usando um modelo de caminhão
Vamos considerar o exemplo de um modelo de caminhão fornecido na figura abaixo para entender melhor os elementos e capacidades do SEALS. Para a geometria complexa e grande, o modelo apresenta desafios na detecção e vedação de vazamentos, o que pode ser demorado e requerer esforço manual significativo. Primeiramente, o usuário precisaria fazer uma busca no modelo para encontrar todos os caminhos de vazamento entre o interior e o exterior e, em seguida, precisaria usar uma seleção de capacidades de CAD para fechar individualmente cada brecha.

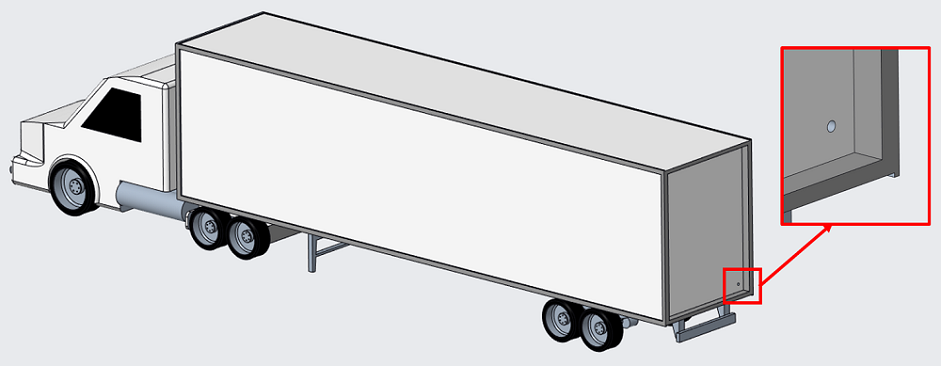

Caminhão com imperfeições de CAD na carroceria
Caminhão com imperfeições de CAD na carroceria
Vazamentos na geometria CAD permitem que a malha de fluido escape entre as regiões interior e exterior durante a criação de malha, complicando a distinção entre essas regiões e possivelmente afetando a análise. Há poucos caminhos de vazamento entre o interior da carroceria e a região externa. A figura destaca uma dessas imperfeições na geometria CAD, que pode resultar em vazamento de volume de fluido.
Se o usuário tentar criar malha no exterior do veículo, a malha vazará involuntariamente para a carroceria através dos caminhos de vazamento mencionados anteriormente. A figura abaixo ilustra uma vista de seção cruzada da malha, na qual a malha dentro da carroceria está claramente visível.

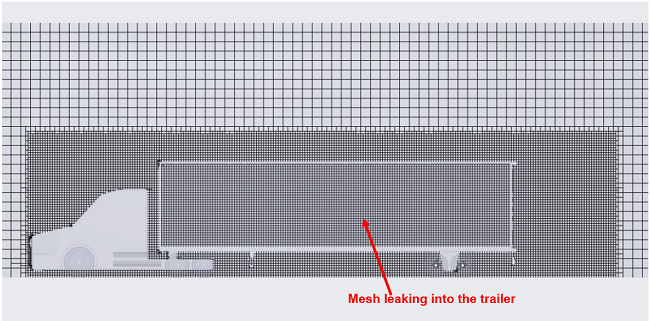

Malha vazando dentro da carroceria
Malha vazando dentro da carroceria
Aqui, o SEALS demonstra sua capacidade avançada, detectando vazamentos com um único clique, conforme exibido na figura abaixo. O algoritmo analisa a geometria de forma eficiente e identifica prontamente todos os caminhos de vazamento, fornecendo visão imediata sobre possíveis problemas. Esse processo automatizado permite detecção rápida, economizando tempo e garantindo precisão na identificação de todas as áreas de interesse no modelo.

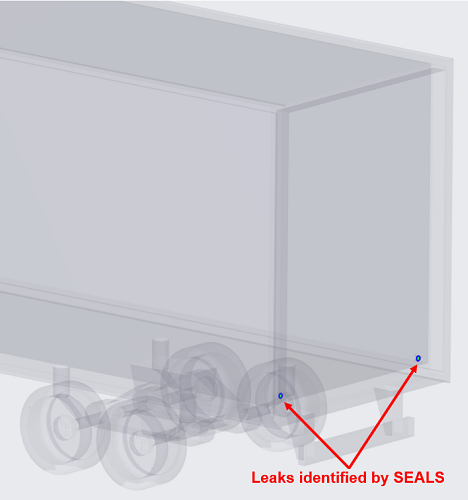

Vazamentos identificados pelo SEALS
Vazamentos identificados pelo SEALS
O método SEALS oferece uma forma eficiente de visualizar e corrigir caminhos de vazamento dentro de um modelo. Ao exibir uma visualização do volume interno após a vedação dos vazamentos, conforme exibido na figura abaixo, esse método permite que os usuários ajustem a posição do volume interno, garantindo que o modelo alcance a forma e a precisão desejadas.

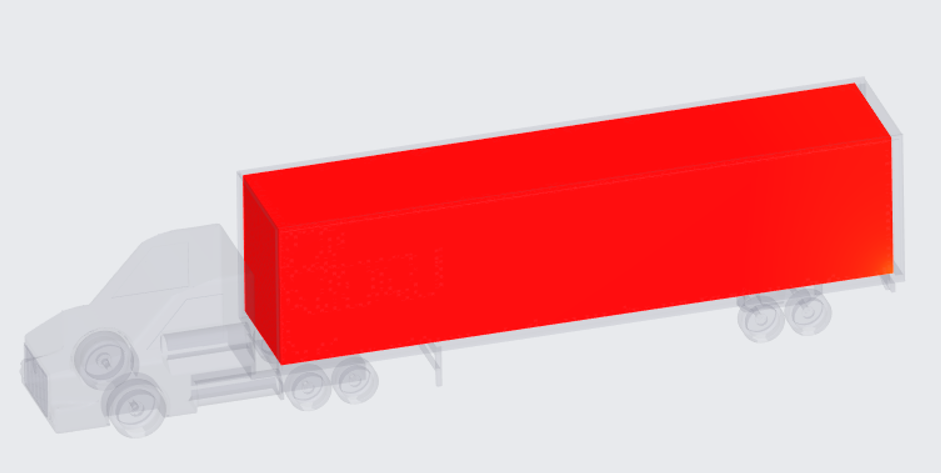

Visualização do volume interno após a vedação dos vazamentos
Visualização do volume interno após a vedação dos vazamentos
Após identificar os vazamentos dentro da geometria e confirmar o volume interno visualizando-o, o usuário pode fechar facilmente os caminhos de vazamento em um único passo. Esse processo veda os vazamentos e diferencia as zonas de malha interna e externa. O volume com malha anteriormente unificado é separado em duas regiões distintas: o volume interno (vermelho) e o volume externo (azul), conforme exibido na figura abaixo.
Volumes separados — Azul (volume externo) e Vermelho (volume interno)
Volumes separados — Azul (volume externo) e Vermelho (volume interno)
Finalmente, depois de separar os volumes, o usuário pode escolher quais volumes reter para simulação posterior. Nesse caso, vamos apagar o volume interno da carroceria e vamos continuar com o volume externo para a simulação aerodinâmica externa. A figura abaixo ilustra uma vista de seção cruzada da malha, destacando a diferença entre o volume com malha original da figura fornecida acima e a região com malha excluindo o volume interno da figura abaixo.

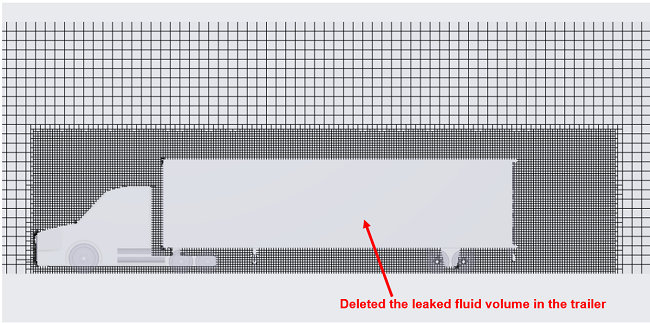

Após executar o SEALS
Após executar o SEALS
Depois de fechar os vazamentos, o usuário pode configurar a física e as condições de limite e continuar com a simulação.
