Sobre edição das dimensões de um manequim personalizado
A PTC fornece uma biblioteca de manequins predefinida. Os manequins representam diferentes populações, de acordo com nacionalidade, percentil do tamanho e sexo.
Pode ser que você deseje representar uma população específica, por exemplo, com base em estatísticas de terceiros ou em medidas específicas. Por esse motivo, um manequim editável é fornecido para uso como base para personalização.
O processo de personalização do manequim editável é a mudança das dimensões do manequim, descrita em Como editar as dimensões de um manequim personalizado. Essa personalização permite criar um manequim que representa a sua população alvo, sem a necessidade de projetar um manequim a partir do início.
Vídeo
Consulte como trabalhar com manequins personalizados em um vídeo.
Caixa de diálogo Editor de manequim
Clique em
Editar manequim na aba Manequim para abrir a caixa de diálogo Editor de manequim. A caixa de diálogo contém duas abas:
Editar manequim na aba Manequim para abrir a caixa de diálogo Editor de manequim. A caixa de diálogo contém duas abas:• Dimensões — Lista as dimensões do manequim que você pode editar.
As dimensões editadas são exibidas em negrito. A altura é a dimensão guia.
Quando você aponta sobre a caixa de legenda ou valor de uma dimensão, uma dica de ferramenta exibe o valor da dimensão original, o intervalo de valores permitido e quaisquer dimensões que guiam essa dimensão ou são guiadas por essa dimensão.
Duas representações gráficas do manequim aparecem quando você abre a caixa de diálogo Editor de manequim:
◦ Uma representação do manequim que exibe como as dimensões são medidas aparece ao lado das dimensões na caixa de diálogo Editor de manequim. Quando você clica em uma caixa de valor para uma dimensão linear, a dimensão é exibida por setas na imagem. Quando você clica em uma caixa de valor para uma circunferência, a dimensão é exibida por elipses.
A imagem também exibe quais outras dimensões podem ser afetadas ao editar uma dimensão. A seta ou elipse da dimensão que está sendo editada é verde e as setas ou elipses das dimensões que podem ser afetadas são azuis. Os exemplos a seguir exibem como a edição de uma dimensão pode afetar outras dimensões.
▪ Ao editar qualquer uma das dimensões da proporção de altura, a edição de uma dimensão pode afetar as outras duas dimensões.
▪ Edite o comprimento do torso:

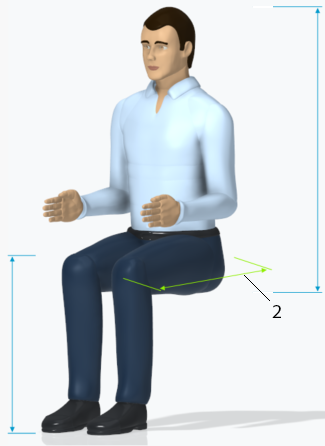

▪ Edite o comprimento da coxa:

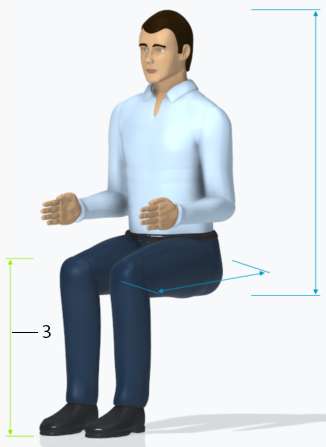

▪ Edite o comprimento da perna:
1. Comprimento do torso
2. Comprimento da coxa
3. Comprimento da perna
▪ Quando você edita a circunferência do tórax, outras dimensões não são afetadas. Quando você edita a largura do ombro, a circunferência do tórax pode ser afetada. Quando você edita o peso, as dimensões de circunferência podem ser afetadas.

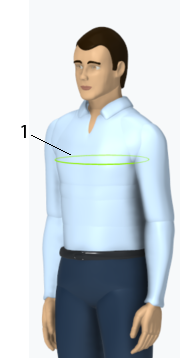

▪ Edite a circunferência do tórax:

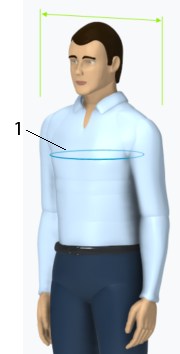

▪ Edite a largura do ombro:

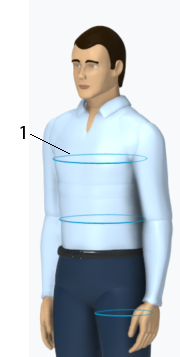

▪ Edite o peso:
1. Circunferência do tórax
O Creo tenta aplicar a combinação de dimensões inseridas. Após cada modificação, a dimensão resultante pode variar alguns milímetros com relação ao valor inserido.
◦ A janela Visualização do manequim é aberta. Depois de cada dimensão mudada, a representação do manequim nessa janela é atualizada para que você possa ver os resultados.
• Atributos — Lista atributos de manequim, incluindo informações sobre demografia, versão e descrição. É possível editar esses parâmetros de acordo com as especificações do manequim.
Parâmetros de manequim
Na caixa de diálogo Parâmetros, é possível definir o filtro para ver um dos dois conjuntos de parâmetros que são específicos aos manequins editáveis:
• Editable manikin dimensions — Exibe um conjunto de dois parâmetros para cada dimensão editável:
◦ USER_SET — Indica se um valor foi definido pelo usuário para o parâmetro.
◦ DESIRED — Exibe o valor definido pelo usuário do parâmetro editável ou, se o usuário não tiver definido o parâmetro, exibe o valor default.
• Reported manikin dimension — Exibe os valores atuais das dimensões de comprimento, largura e circunferência editáveis no modelo de manequim.
