Usando tabelas de tolerância ISO
Dimensões lineares
Quando a caixa de seleção Usar tabelas de tolerância ISO é marcada na caixa de diálogo Opções, o EZ Tolerance Analysis usa tabelas de tolerância ISO para atribuir tolerâncias default às dimensões lineares.
As tolerâncias default para dimensões lineares são derivadas da tabela de tolerâncias de dimensões gerais. A tolerância aplicada depende de:
• A propriedade classe do modelo
• O tamanho nominal da dimensão
As tolerâncias default são determinadas quando um novo acúmulo é criado ou quando um acúmulo existente é atualizado depois que você adiciona ou remove elementos.
Para habilitar tabelas de tolerância ISO para dimensões lineares:
1. Clique em Opções na aba EZ Tolerance. A caixa de diálogo Opções é aberta.
2. Selecione Usar tabelas de tolerância ISO.
3. Clique em OK.
Para substituir uma tolerância default para uma dimensão linear, clique no valor de tolerância próximo à dimensão na tabela de acúmulos e, em seguida, especifique um novo valor na caixa de diálogo Editar tolerância.
Dimensões de furo e haste
É possível usar as tabelas de tolerância ISO para definir tolerâncias default para as dimensões de diâmetro de elementos de furo e haste.
Para habilitar as tabelas de tolerância ISO para dimensões de diâmetro de elementos de furo e haste:
1. Clique em Tabela de acúmulos na aba EZ Tolerance. A caixa de diálogo EZ Tolerance Analysis é aberta.
2. Clique na
na frente de um acúmulo para abrir a tabela de acúmulos exibindo os detalhes do acúmulo.

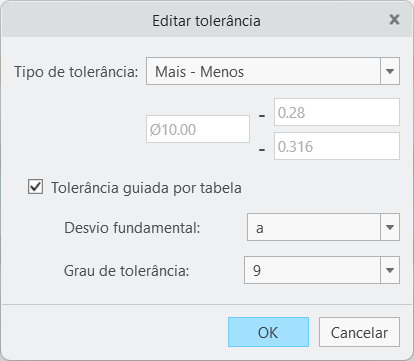

na frente de um acúmulo para abrir a tabela de acúmulos exibindo os detalhes do acúmulo.3. Clique no valor de tolerância próximo a uma dimensão do diâmetro de um elemento de furo ou haste. A caixa de diálogo Editar tolerância é aberta.
4. Selecione Tolerância guiada por tabela para habilitar tabelas de tolerância ISO.
5. Selecione as opções desejadas nas caixas Desvio fundamental e Grau de tolerância.
6. Clique em OK.
 | O tipo de tolerância simétrica não tem suporte em tolerâncias guiadas por tabela. Somente o tipo de tolerância Mais - Menos ou Limites pode ser usado com tolerâncias guiadas por tabela. |
Limitações
As tabelas de tolerância ISO aplicam-se somente às dimensões na tabela de acúmulos que não são vinculadas às anotações do Creo. Se a dimensão na tabela de acúmulos está vinculada a uma anotação do Creo, a tolerância para a dimensão é derivada da anotação. Se a dimensão na tabela de acúmulos está vinculada a uma anotação do Creo, a tabela de acúmulos usa a tolerância definida na anotação.
O aplicativo EZ Tolerance Analysis lê arquivos da tabela de tolerâncias a partir do diretório de instalação default ou do diretório especificado pela opção tolerance_table_dir. Para saber como definir uma opção de configuração, consulte “Como definir opções de configuração”.
É possível editar o conteúdo dos arquivos da tabela de tolerâncias. No entanto, os arquivos da tabela de tolerâncias devem ter os mesmos nomes que os arquivos instalados com o software.
