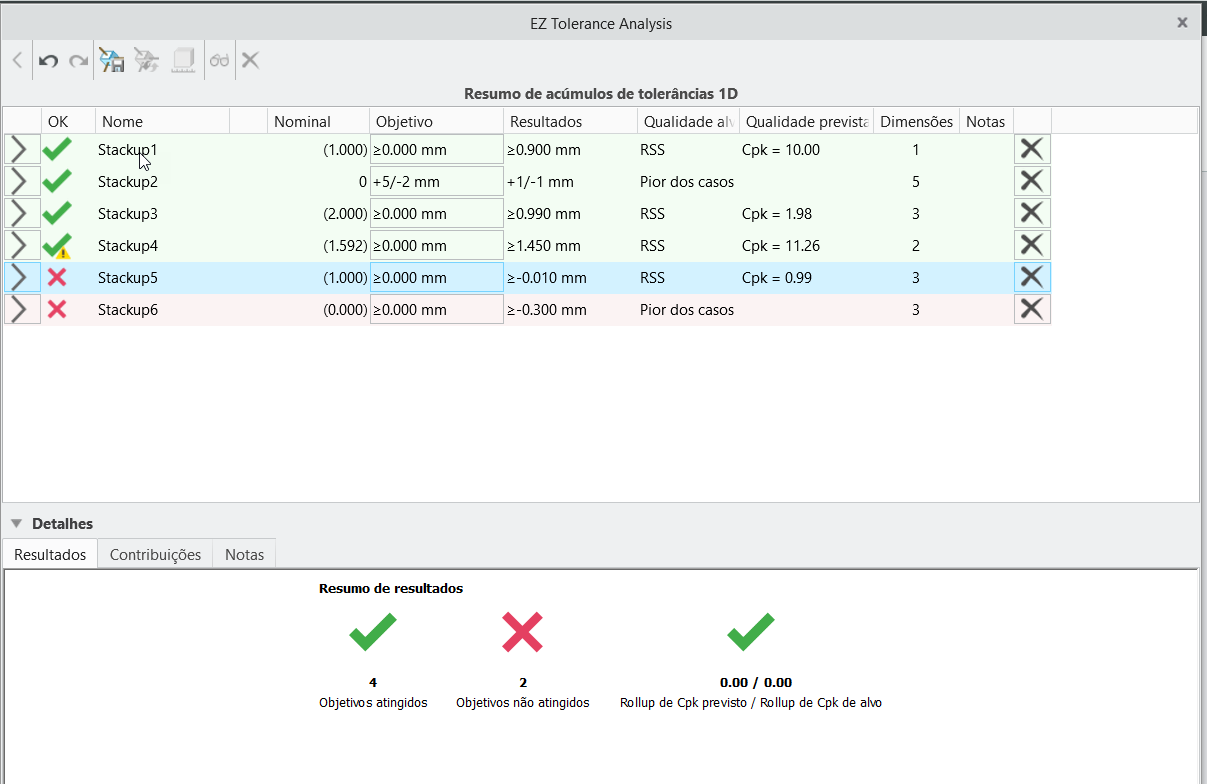

• OK — Indica se o resultado de acúmulo atende aos objetivos definidos.

• Nome — Nome do acúmulo, na forma acúmulo<número> quando criado. <número> é anexado sequencialmente para cada novo acúmulo definido. É possível clicar duas vezes em um acúmulo e digitar um nome exclusivo.

• Nominal — Distância nominal entre os itens selecionados para os quais você deseja definir a análise de acúmulo. Ao usar os valores simétricos ± ou exclusivo +/- para definir os limites superiores e inferiores do objetivo relativo ao nominal, o valor nominal aparece sem parênteses. Neste caso, o valor nominal é parte da definição do objetivo. Para os outros tipos de tolerância descritos no próximo ponto de marcador, o valor nominal é incluído para referência e, portanto, aparece entre parênteses.

• Objetivo — tipo e valor de um objetivo de tolerância. Clique no valor para abrir a caixa de diálogo Editar tolerância. É possível selecionar um tipo de tolerância diferente para definir os objetivos superior e inferior do acúmulo. Como a maioria dos acúmulos de tolerâncias são definidos para garantir uma folga para encaixe, o valor de objetivo default para todos os novos acúmulos é ≥ 0.

◦ ± (simétrico) — valor bilateral aplicado em relação ao valor nominal.

◦ +/- (mais-menos) — valores não simétricos aplicados em relação ao valor nominal. As definições +/+ e -/- têm suporte.

◦ Limites — definição de limites superiores e inferiores absolutos para o objetivo independente do valor nominal.

◦ ≤ (limite superior) — definição de um único limite superior.

◦ ≥ (limite inferior) — definição de um único limite inferior.

• Resultados — Resultados da análise de acúmulo com base no nível de qualidade alvo definido. Os resultados são apresentados no mesmo tipo de tolerância usado para a definição do objetivo, por exemplo, ±, +/- ou Limites.

• Qualidade alvo — Tipo de análise para executar. Selecione o acúmulo e, em seguida, selecione uma qualidade alvo na lista Tipo de análise.

◦ Pior dos casos — Pressupõe-se que todas as dimensões estejam simultaneamente no limite extremo permitido, o que é necessário para minimizar ou maximizar a distância de acúmulo que está sendo analisada.

◦ RSS — A raiz quadrada da soma dos quadrados (RSS) é um método estatístico para calcular a combinação de dimensões com base na suposição de que nem todas as dimensões envolvidas no acúmulo estejam em seus limites simultaneamente. A principal diferença entre essa abordagem e a abordagem estatística mais geral é que o método de RSS supõe que cada uma das dimensões contribuintes tem o mesmo nível de qualidade que o resultado calculado. Os deslocamentos de montagem resultantes de folgas entre peças e modificadores de material que são aplicados aos elementos de datums em um Quadro de referência de datum são considerados como efeitos de pior dos casos, tais como a montagem mudará para um extremo ou outro, antes de calcular a combinação de RSS das tolerâncias envolvidas.

◦ Estatística — Com base nos mesmos princípios usados para a análise de RSS, a vantagem da abordagem estatística é que é possível definir o nível de qualidade alvo para o acúmulo, independentemente de suposições feitas para dimensões de peça. Isso também considera a folgas associada à montagem e aos deslocamentos de datum como colaboradores estatísticos que têm uma distribuição uniforme. É possível usar as seguintes métricas para definir o nível de qualidade alvo para análises estatísticas:

▪ Cpk

▪ Σ (Sigma) — diferente do σ minúsculo, que representa o desvio padrão de uma distribuição normal.

▪ % de rendimento

▪ DPMO (Defeitos por milhão de oportunidades)

• Qualidade prevista — Qualidade calculada da distribuição de acúmulo comparada ao objetivo definido, em que a qualidade alvo é definida para usar um dos métodos estatísticos. Por exemplo, para RSS, a legenda mostra Cpk. Para as análises gerais estatísticas, a legenda mostra o mesmo tipo de métrica definido para a qualidade alvo.

• Nº dimensões — Número de dimensões que contribuem com o acúmulo. Isso ajuda a determinar se deseja usar o Pior dos casos ou uma das opções estatísticas para a qualidade alvo.

• Notas — Indica se o acúmulo contém uma nota. Consulte Creating Stackup Notes para obter informações adicionais.
